​“光”绘未来！吴阳博士回校分享托托科技创业路

8月7日，由电子科技大学电子科学与工程学院主办的 “电子论坛” 第173期迎来了2006级校友、托托科技创始人兼董事长吴阳博士。他以《国产高端设备的探索之旅》为题，结合自身学术经验与创业实践，为师生们分享从实验室到产业界、从技术突破到国产替代的心路历程。

学术积累：从成电学子到国际科学研究者

2006年至2010年，吴阳博士在电子科技大学微电子与固体电子学院完成本科阶段学习，奠定了扎实基础。此后，他先后在伦敦大学学院、新加坡国立大学深造，获硕士、博士学位，吴阳博士在 “太赫兹-自旋电子学”领域做出重要贡献，发表国际论文超过25篇，影响因子累加超300，包括Nature Nanotechnology, Nature Physics, Nature Communication，Advanced Materials, Physical Review Letters 等期刊。多年的学术积累造就了吴阳博士对技术产业化的敏锐嗅觉，这也是他后来创业的核心驱动力。

创业初心：做更好用的机器，助力微纳加工与检测

吴阳博士在从事科学研究的过程中，感受到了“靠谱”且“好用”的仪器设备对于前沿研究的重要性。一个简单的实验，可能因为设备维护、设备精度不达标而耽搁大量的时间，无法满足当前科研工作的要求。2018年，吴阳博士协同一批有共同目标和追求的同事，创办了托托科技，毅然踏上国产高端设备的开发之路。

创业之路道阻且长，从创立初期30平米的临时车间、寥寥数人的团队，到如今数千平米的专业场地、过百人的技术团队；从早期身兼研发、销售、运维数职，到建立完善的设计、研发、制造、销售及服务体系；从单一产品线到覆盖光学加工、检测全链条的产品矩阵……托托科技的成长，正是国产高端设备企业突围的缩影。

技术突围：以光为笔，构建全链条自主技术平台

“以光为笔，测绘世界”，这是托托科技的技术追求，也是公司技术布局的底层逻辑。吴阳博士介绍到，公司已搭建起以 “光学检测、光学加工、核心部件” 为三大支柱的技术平台。在平台的基础上，托托科技形成了一套完整的业务链，包含从产品设计、技术研发、设备制造到产品销售和技术咨询服务的所有环节。

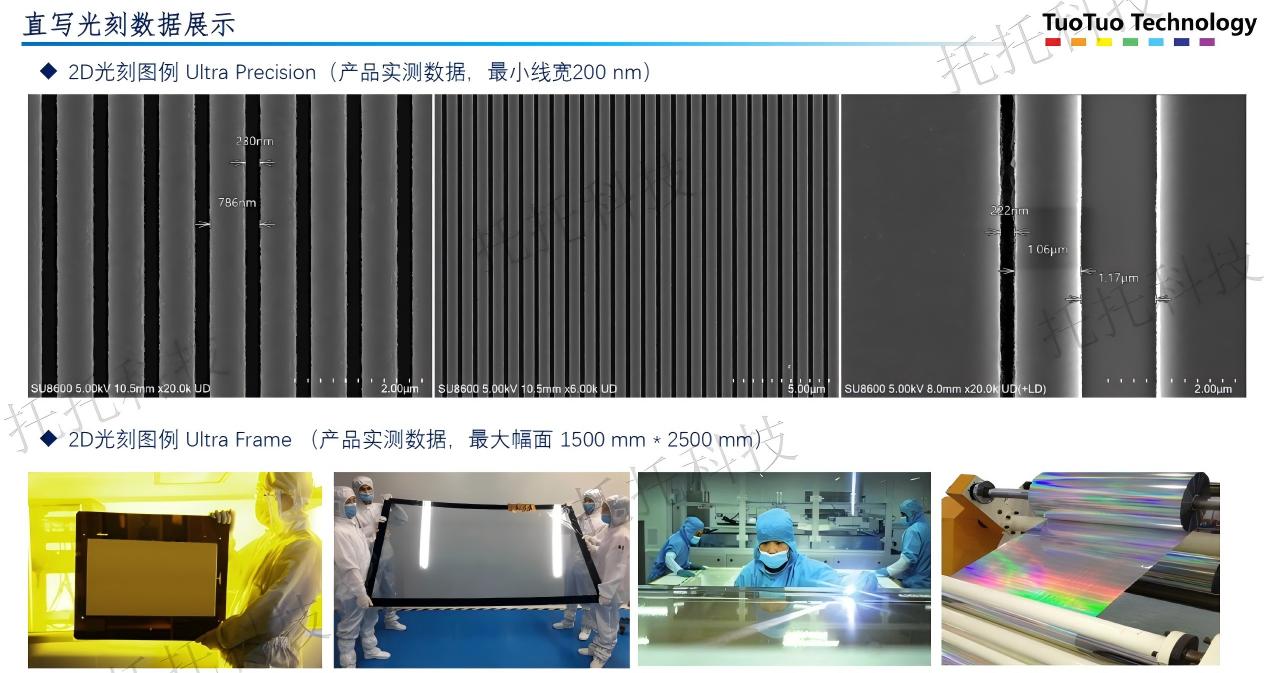

在光学加工领域，托托科技的无掩模直写光刻技术堪称 “精准” 的代名词：2D光刻最小线宽可达200nm，最大加工幅面达1500mm×2500mm，支持超高深宽比（≥10:1）及双层胶底切结构，可满足掩模版制造、先进芯片封装、生物芯片等多场景需求。托托科技的3D 打印技术具有1μm的行业领先精度，兼容1μm、5μm、10μm多精度模式，速度较行业水平提升10-100倍，在陶瓷材料打印、4D打印等领域实现突破。

在光学检测领域，托托科技的3D形貌检测设备实现了 “一机多能”：表面粗糙度重复精度达0.01nm，Z向测量精度1nm，快速3D测量与模型重建；磁光检测设备则覆盖多种传统磁性材料，氧化物材料，二维磁性材料的测试，具备性能可靠，灵敏度高，环境兼容性广泛等特点。

如今，托托科技在苏州、上海及新加坡拥有办公地点，累计获得近亿元投资，知识产权近200项。产品不仅服务于中国市场和新加坡市场，更远销欧美日，真正实现了高端设备从“进口替代”到“进口超越”的重大进展。

价值延伸：从光学设备提供商到科研赋能者

吴阳博士强调，托托科技的价值不止于提供设备，更在于加速科研突破。截至目前，其设备装机量超过100台，助力客户发表论文100余篇，内容覆盖柔性光探测器、二维磁性材料等前沿方向。

以生命科学领域为例，托托科技的微流控芯片制造技术，支持单细胞分析、血脑屏障器官芯片等复杂结构加工，为精准医疗研究提供关键工具；在半导体领域，其光刻设备可满足功率芯片、光通讯芯片的高精度加工需求，加速国产芯片的自主研发进程。

互动环节，同学们踊跃发言，就升学、择业、创业等多种维度提出了广泛的问题，吴阳博士耐心解答。他谈到，“托托科技传承了一代代中国科技工作者面对困难不服输的精神。我们要做的不仅仅是“Do it Again”，而是要“Do it Better”。当我们长期不懈的在自己擅长的领域积累经验和知识，就能凝聚出改变行业的力量，推动科技进步。”

感谢电子科技大学胡旻教授的邀请，提供了托托科技与同学们沟通和学习的机会。期待越来越多的成电人为国产高端仪器设备的发展添砖加瓦。
