托托科技：兼具高精度和生物相容性的透明生物基树脂

生物医疗领域，如流体控制和分析的微流道芯片、药物递送和组织液提取的阵列微针、提高手术精确度的3D打印导板等，这些应用领域所涉及的结构件都需要具备一定的生物相容性、机械强度和打印精度。针对以上需求，托托科技在树脂浆料配方、打印参数、后处理工艺上进行了优化，本篇文章将带您欣赏兼具高精度和生物相容性的生物基树脂打印件。

高精度透明生物基树脂

生物相容性

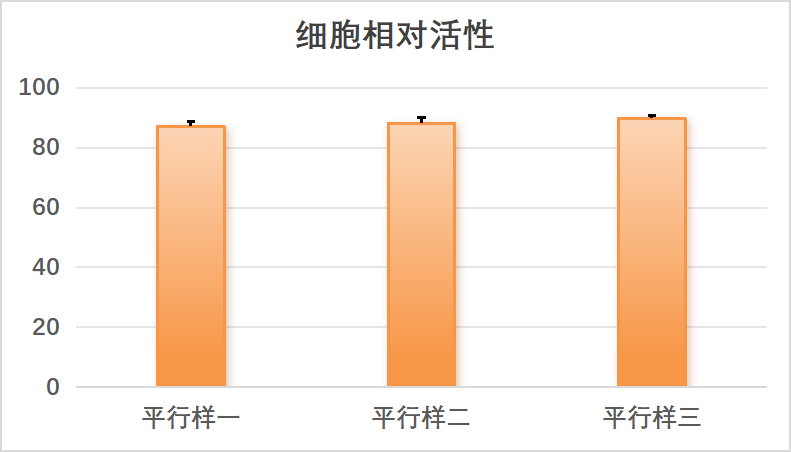

图1 样件于完培中浸提72 h，L929 与浸提液共培养 24 h时细胞的活力变化（参考标准：ISO 10993-12:2021）

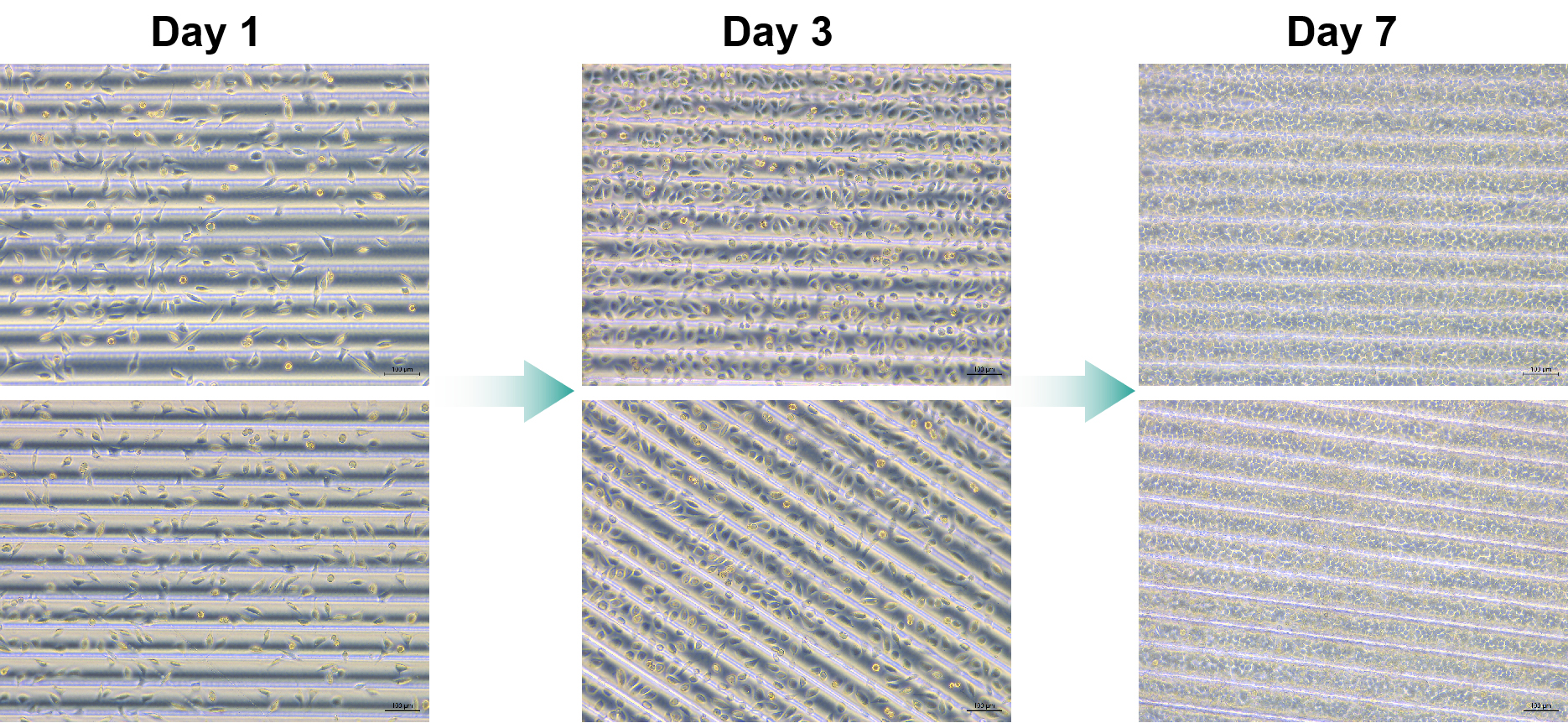

图2 L929（小鼠成纤维细胞）于阵列凹槽表面粘附增殖，连续培养 1，3，7天时细胞的增殖变化

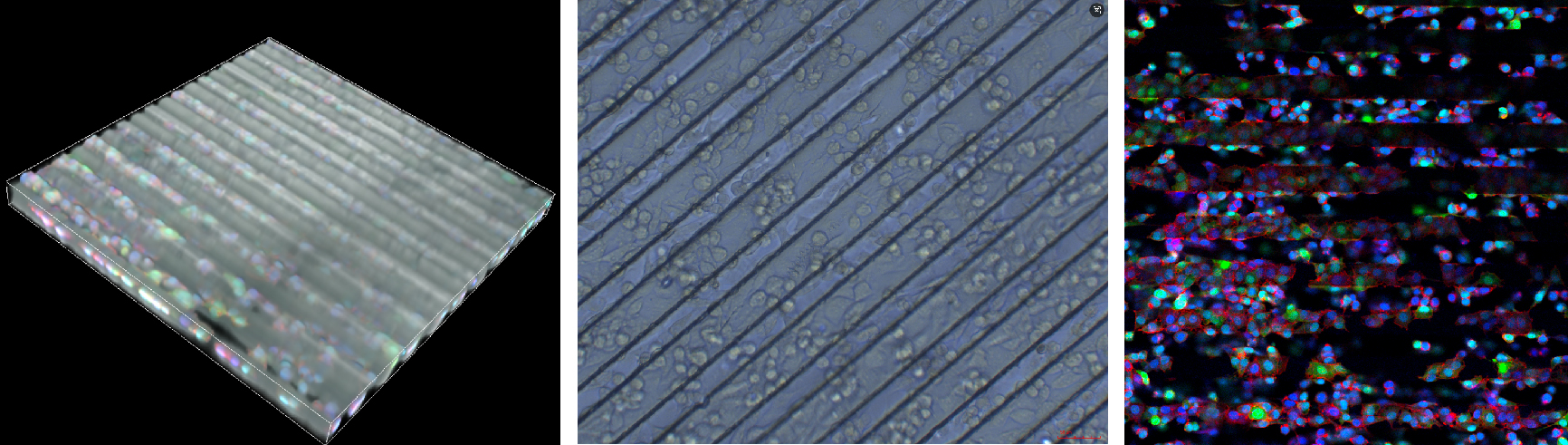

图3 HUVECs （人脐静脉内皮细胞）于阵列凹槽表面粘附培养一天的明场及荧光图

通过测试打印件浸提液与L929细胞共培养24 h的CCK-8数据图可知，每组平行样的相对细胞活性均大于80%，表明FR-PB-C-02 树脂具有良好的生物相容性（图1），可应用于3D打印和细胞有接触的微流控器件。

此外，通过测试L929与HUVECs在阵列凹槽结构打印件上的粘附形态，表明打印件无需进行表面处理（如RGD修饰等），即可实现细胞粘附，且细胞可在其表面良好增殖（图2，图3）。一方面，可应用于3D打印各类微结构超表面，用于探究细胞的粘附动态；另一方面，可应用于3D打印各类组织工程支架结构和医疗器械，为组织工程应用提供生物材料的设计策略。

打印样件

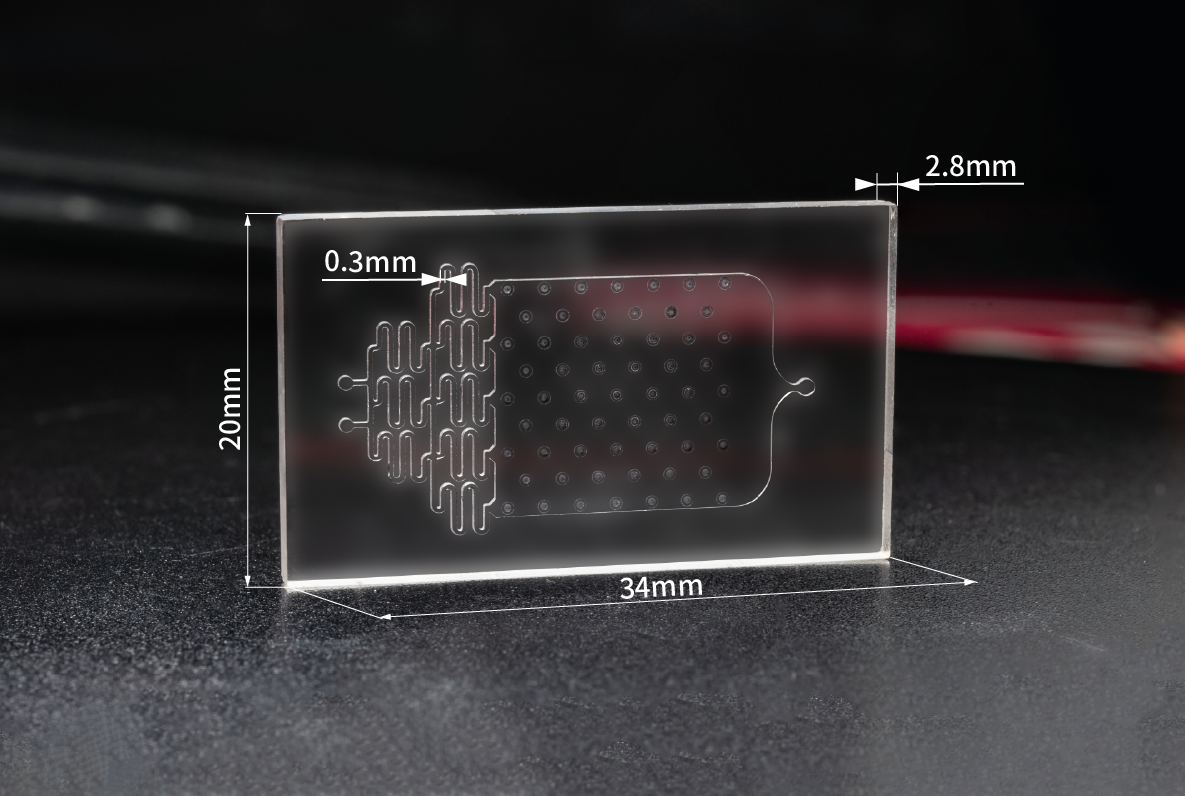

图4 平面微流道芯片，孔道直径：300 μm

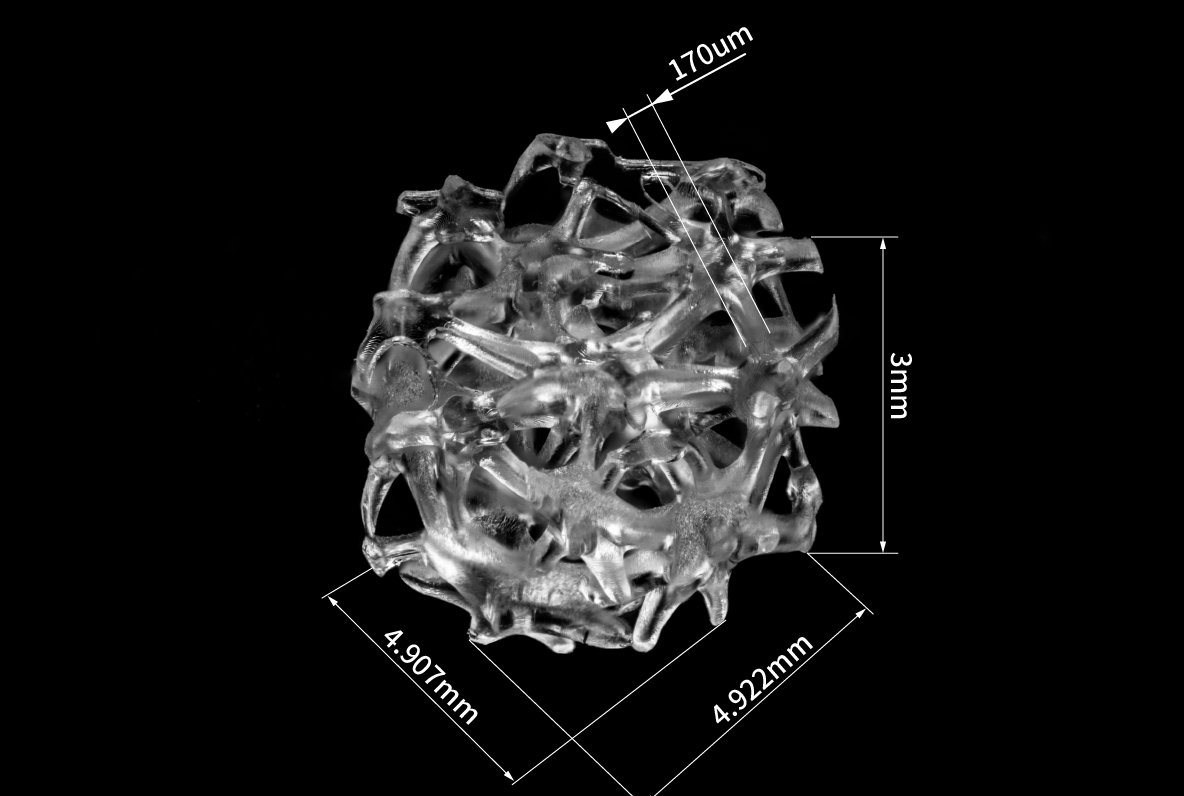

图5  组织工程支架Ⅰ，最小杆径：48 μm

图6 组织工程支架Ⅱ，最小杆径：40 μm
