微流控芯片良率提升的关键一环：三大核心检测场景解析

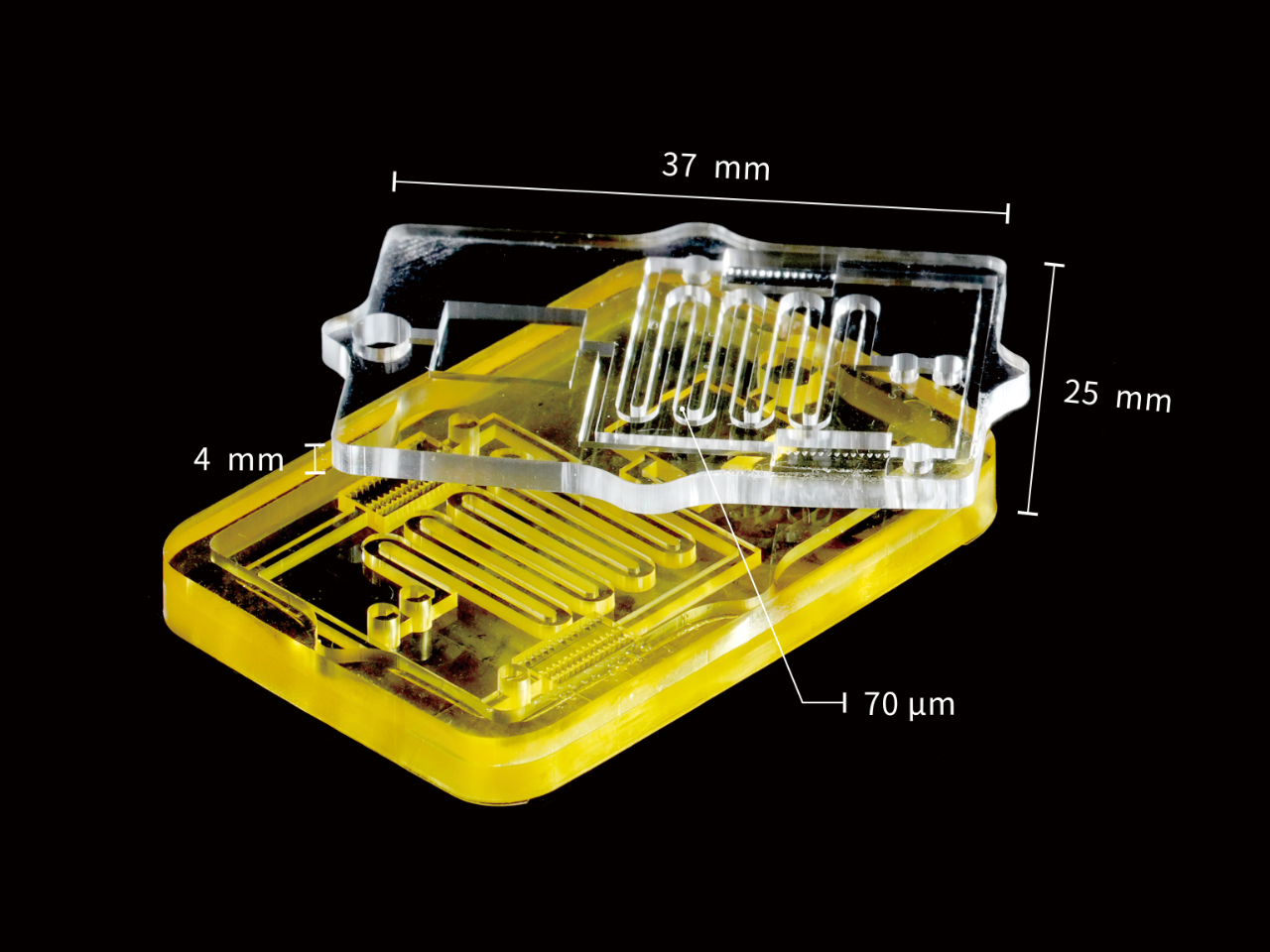

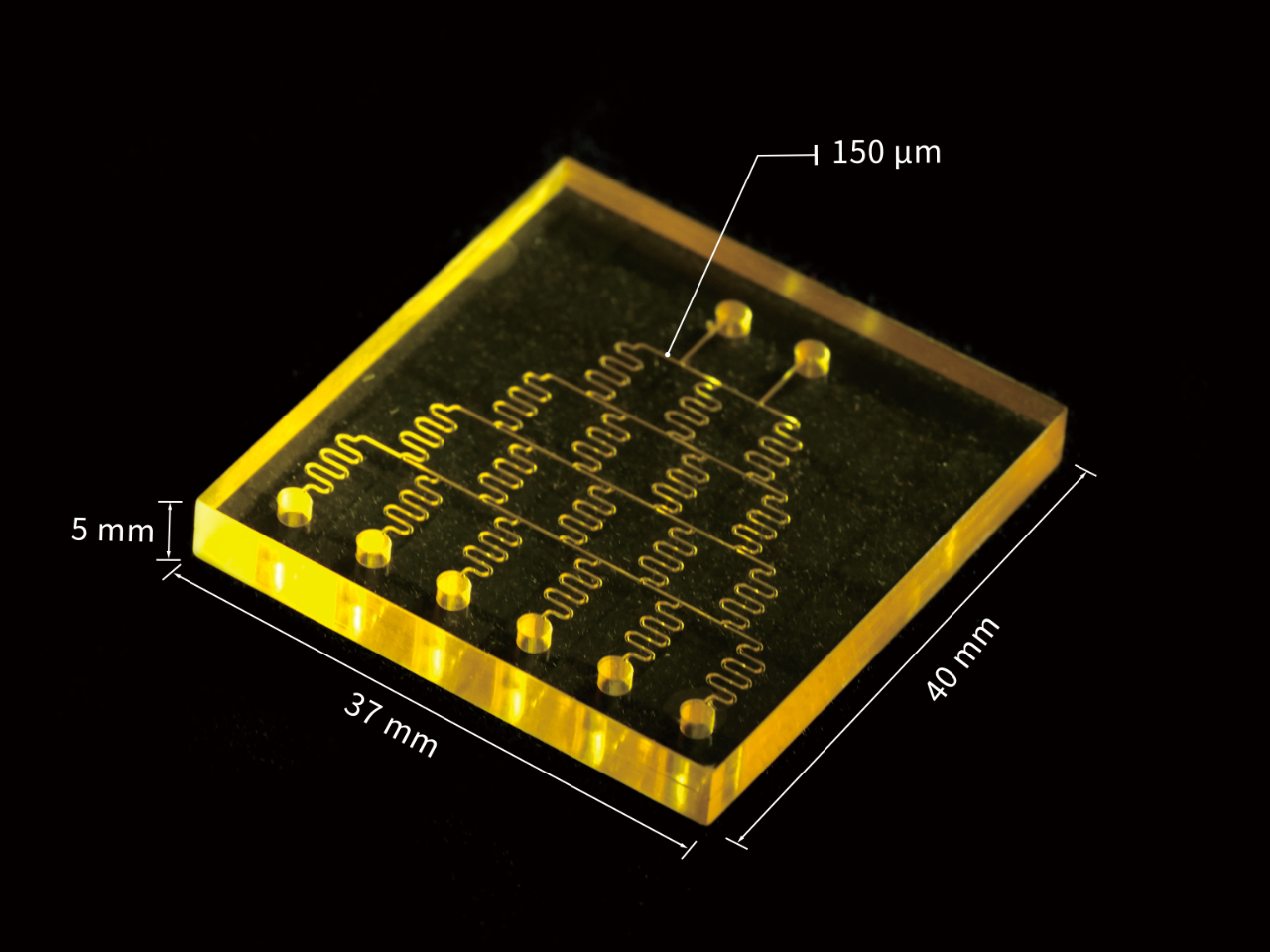

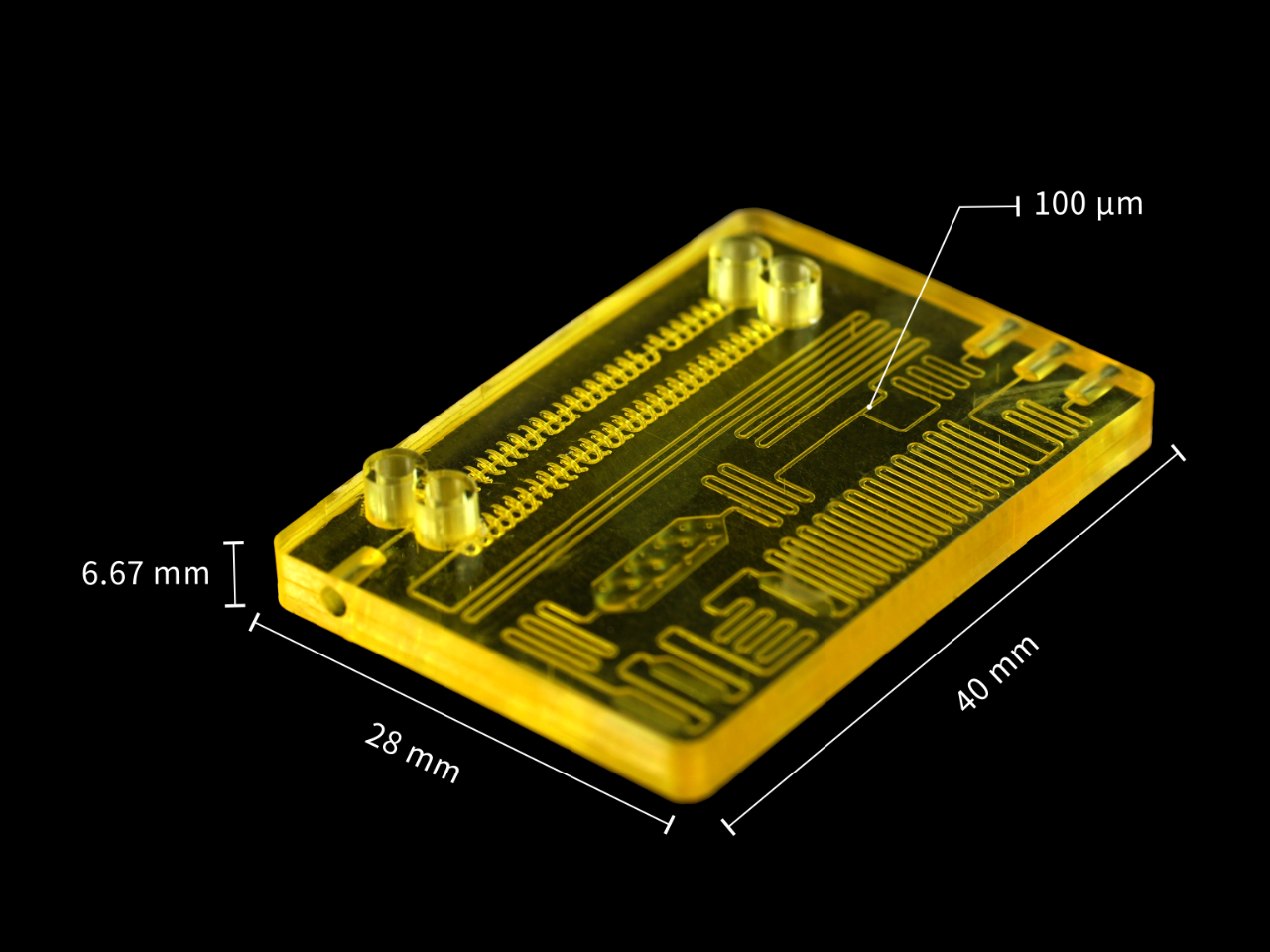

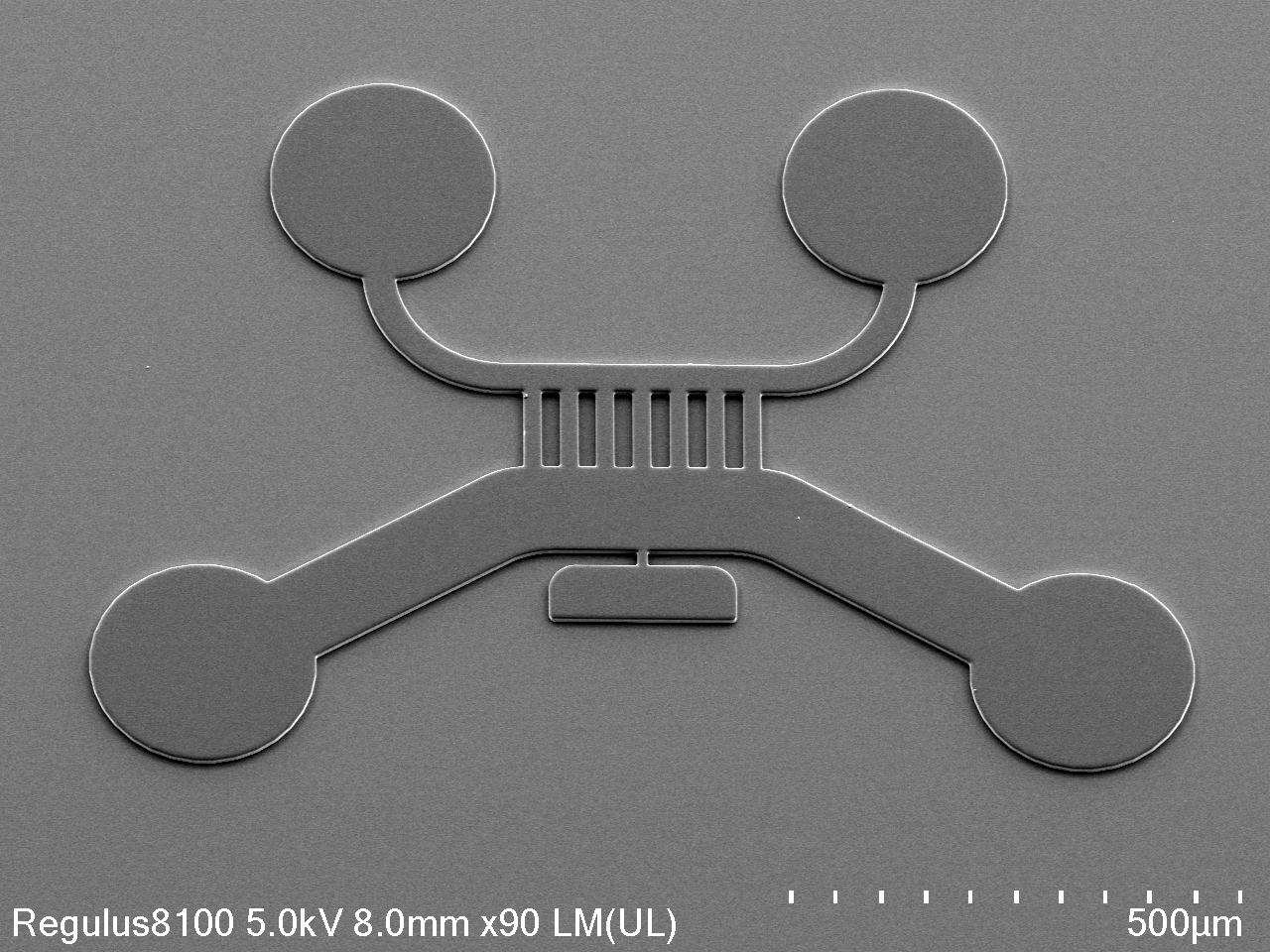

在微流控芯片中，流道尺寸往往只有微米级。两枚外观看起来几乎一样的芯片，内部结构却可能相差甚远——深度、宽度、截面形貌、表面粗糙度，任何一项出现波动，都可能改变流体行为，甚至影响最终实验结论。难点在于，这些藏在芯片内部的结构差异，靠肉眼和常规手段很难完整获取。

因此，非接触、高精度的光学测量方案成为更合适的选择。三维光学轮廓仪不仅能完成微流控芯片的尺寸测量，对粗糙表面样品也能保持较好的测量重复性。更重要的是，它可以服务于微流控加工全流程的计量需求：从光刻母模（SU-8、硅模具）的深度、深宽比与侧壁形貌，到PDMS等翻模件的开放流道截面与深度均匀性，再到3D打印芯片的尺寸验证、层纹粗糙度评价，以及CNC加工件与注塑流道的测量，都能覆盖。

托托科技神影 MV-1000/MV-7000 系列三维光学轮廓仪，正是面向这类微纳尺度检测需求推出的产品。

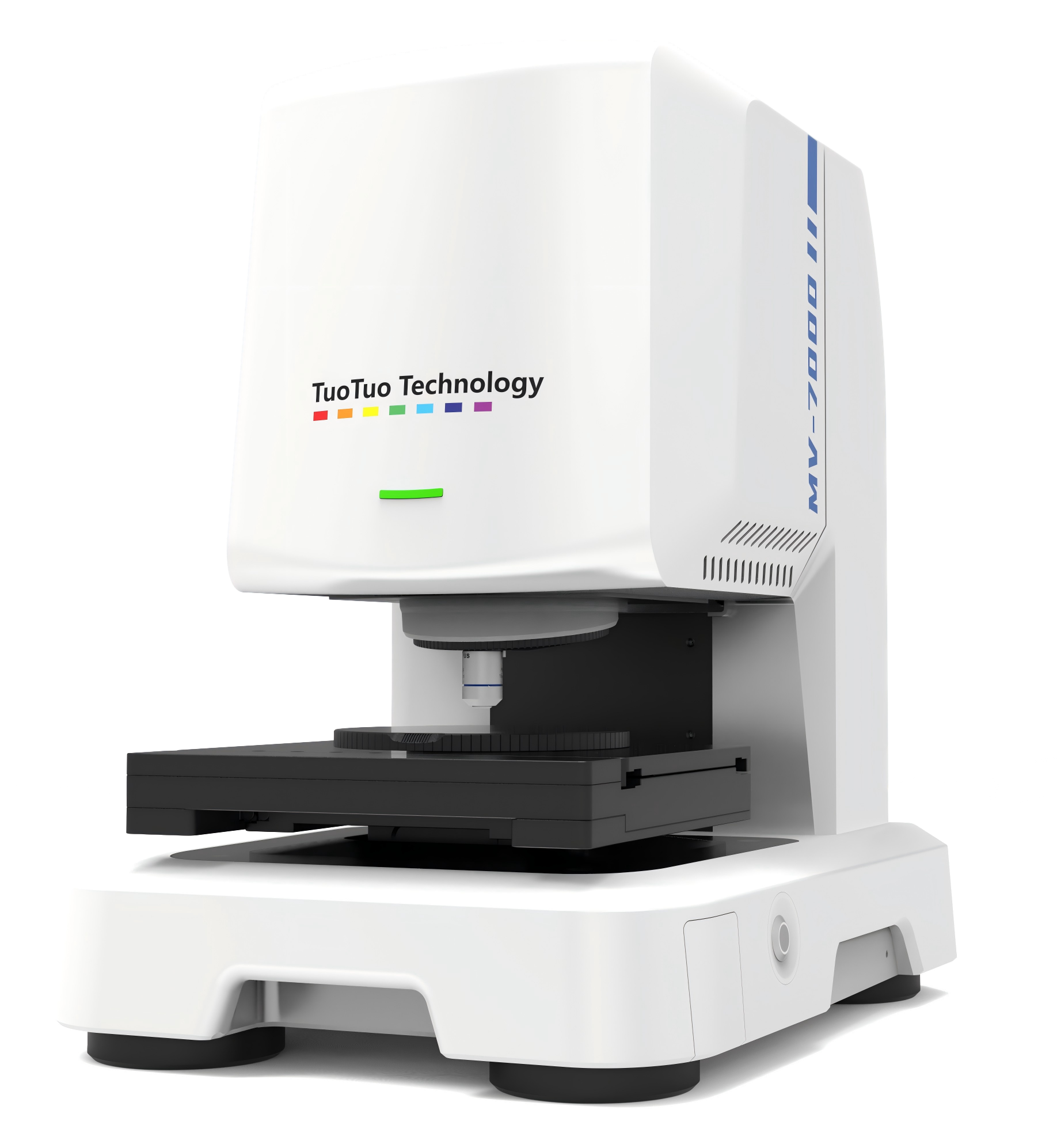

托托科技 神影MV-1000/MV-7000系列三维光学轮廓仪

场景一：流道尺寸检测

检测内容：流道尺寸检测主要关注流道深度、宽度、截面形貌以及尺寸一致性。借助三维光学轮廓仪，可以自动识别上表面和下表面，通过上下表面的平均高度差计算流道深度。无论是数百微米级的深流道，还是几微米级的浅流道，都能通过非接触方式获得三维形貌数据。

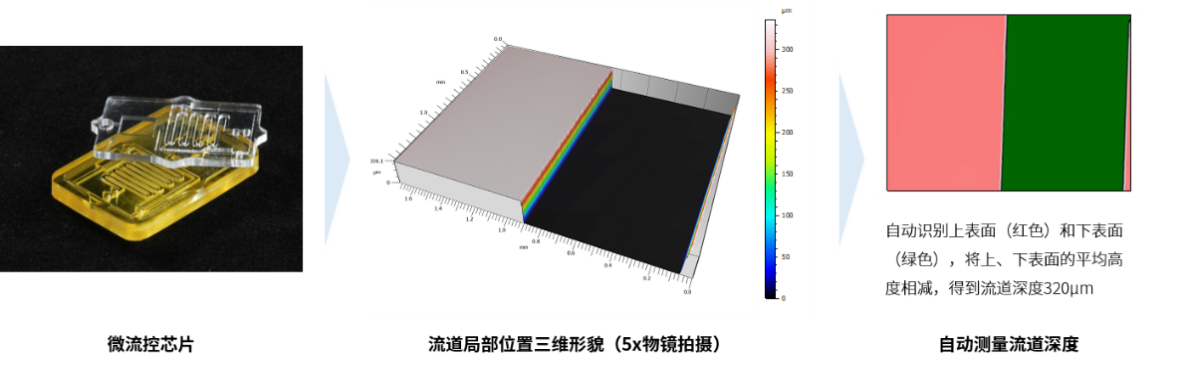

图1：使用三维光学轮廓仪测量微流道，流道深度为320μm

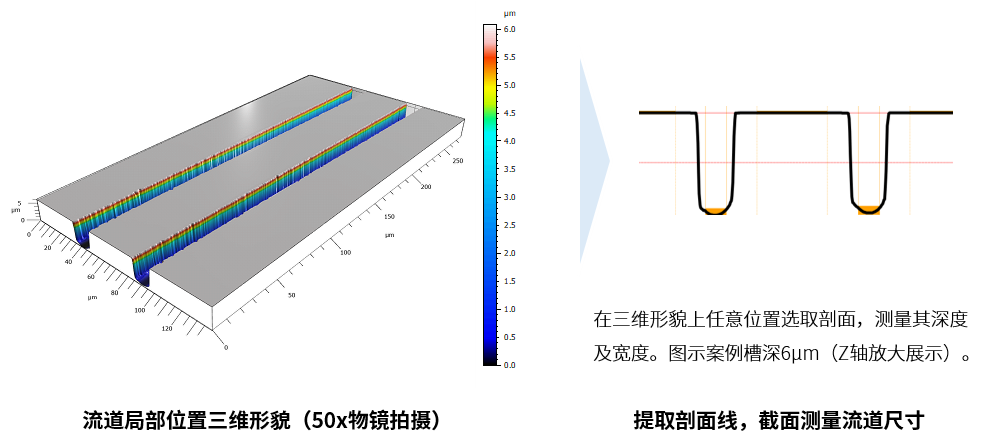

图2：使用三维光学轮廓仪测量另一组微流道，流道深度为6μm。三维光学轮廓仪可覆盖从纳米至毫米级的尺寸测量。

为什么要测：

1、因为流道的宽度和高度直接影响流体的流量、流速与流动完整性。只有掌握真实尺寸，才能优化尺寸设计，精确调控流体动力学。

2、此外，工艺重复性是一个容易被忽视的隐藏变量：前期验证与批量生产可能采用不同工艺，而不同工艺能达到的加工精度并不相同，实际结构难免产生偏差。把尺寸偏差变成可量化、可重复的数据，才是提升良率的基础。

场景二：键合面粗糙度检测

检测内容：键合面粗糙度检测主要关注面粗糙度 Sa、RMS 等参数。三维光学轮廓仪可以非接触测量键合面，不会损伤表面，适合在清洗、活化、键合前进行来料确认与工艺判断。图3和图4分别展示了高透石英玻璃与聚合物微流控芯片键合面的表面粗糙度情况，帮助用户直观看到不同材料、不同工艺下的表面差异。

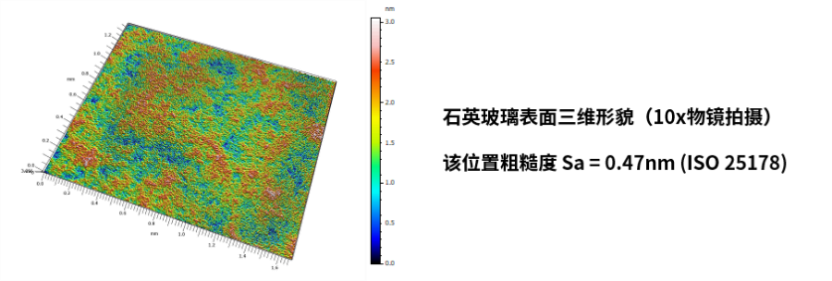

图3：一种高透石英玻璃的表面粗糙度，Sa = 0.47nm

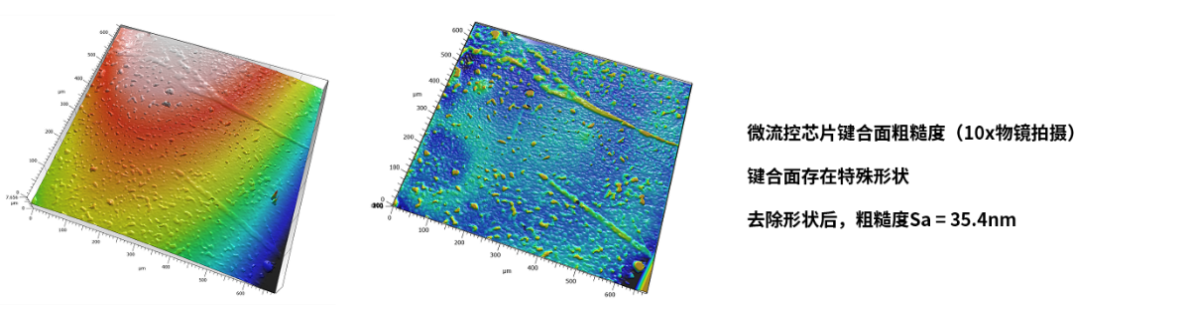

图4：聚合物微流控芯片键合面的表面粗糙度，Sa = 35.4nm

为什么要测：键合并不是简单地把两片材料“贴在一起”，而是让它们在微观尺度上形成有效接触。表面越粗糙，峰谷起伏越明显，实际接触面积就越小，键合后留下的微空隙也越多。

这些微空隙会截留空气、溶剂或污染物，成为潜在的漏点。它们带来的后果很直接：气密性下降，耐压能力受限，芯片在通液、加压或长期使用时更容易出现渗漏、分层甚至失效。对于玻璃、石英、PDMS、PMMA、COC 等不同材料，键合工艺对粗糙度的敏感程度也会各不相同。

场景三：流道底部粗糙度检测

检测内容：流道底部粗糙度可能来自模具表面、刻蚀工艺、PDMS翻模、3D打印层纹、CNC刀纹或注塑过程。通过三维光学轮廓仪测量 Sa、Sq 等参数，可以把这些“隐形变量”变成可追溯、可比较的数据，为工艺优化提供依据。

为什么必须测：与键合面粗糙度不同，流道底部粗糙度不直接决定器件密封性，但它会进入每一次流体与生物实验，成为实验重复性中一个不容易察觉的变量。

在生物实验中，流道底部粗糙度的影响更为隐蔽。细胞对基底形貌十分敏感，粗糙度会改变细胞黏附、铺展、取向与增殖行为；蛋白吸附也会因有效表面积和表面能的变化而不同。对于以细胞实验、免疫检测或蛋白分析为目标的微流控芯片，底部粗糙度就不再只是“表面质量”问题，而是会直接参与实验系统，影响结果的一致性。此外，粗糙底部还可能增加光学散射，抬高成像与荧光检测的背景噪声。

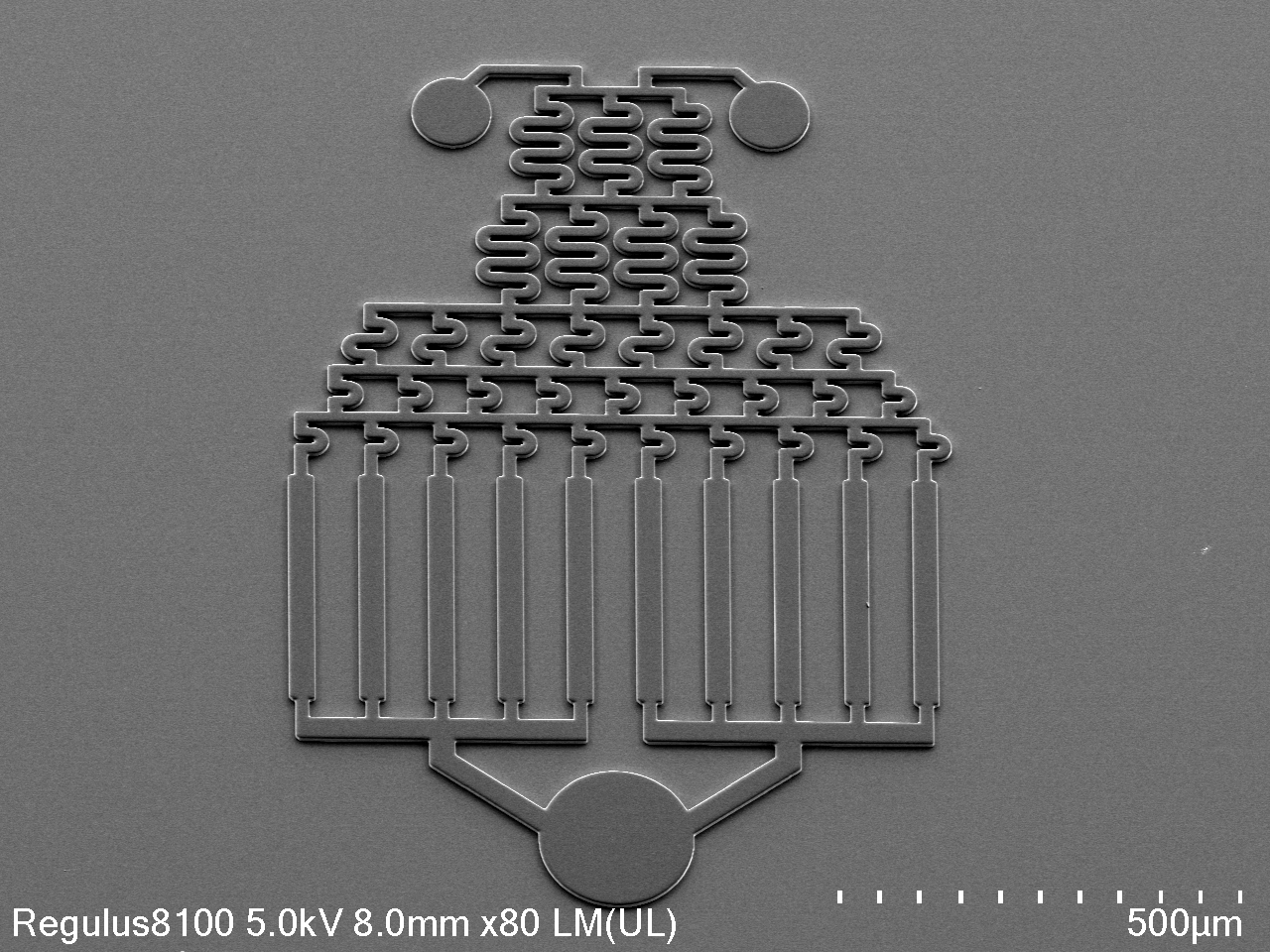

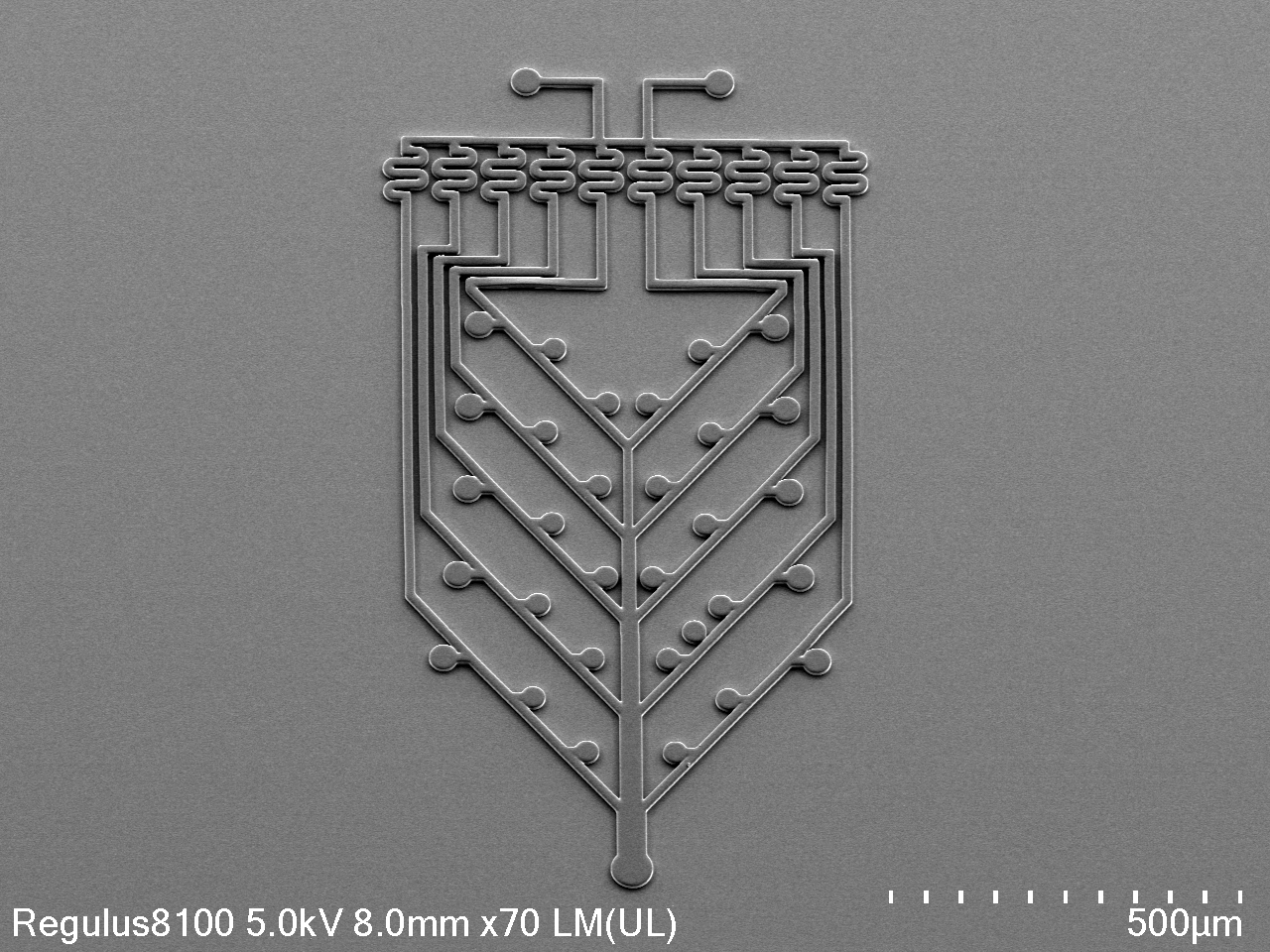

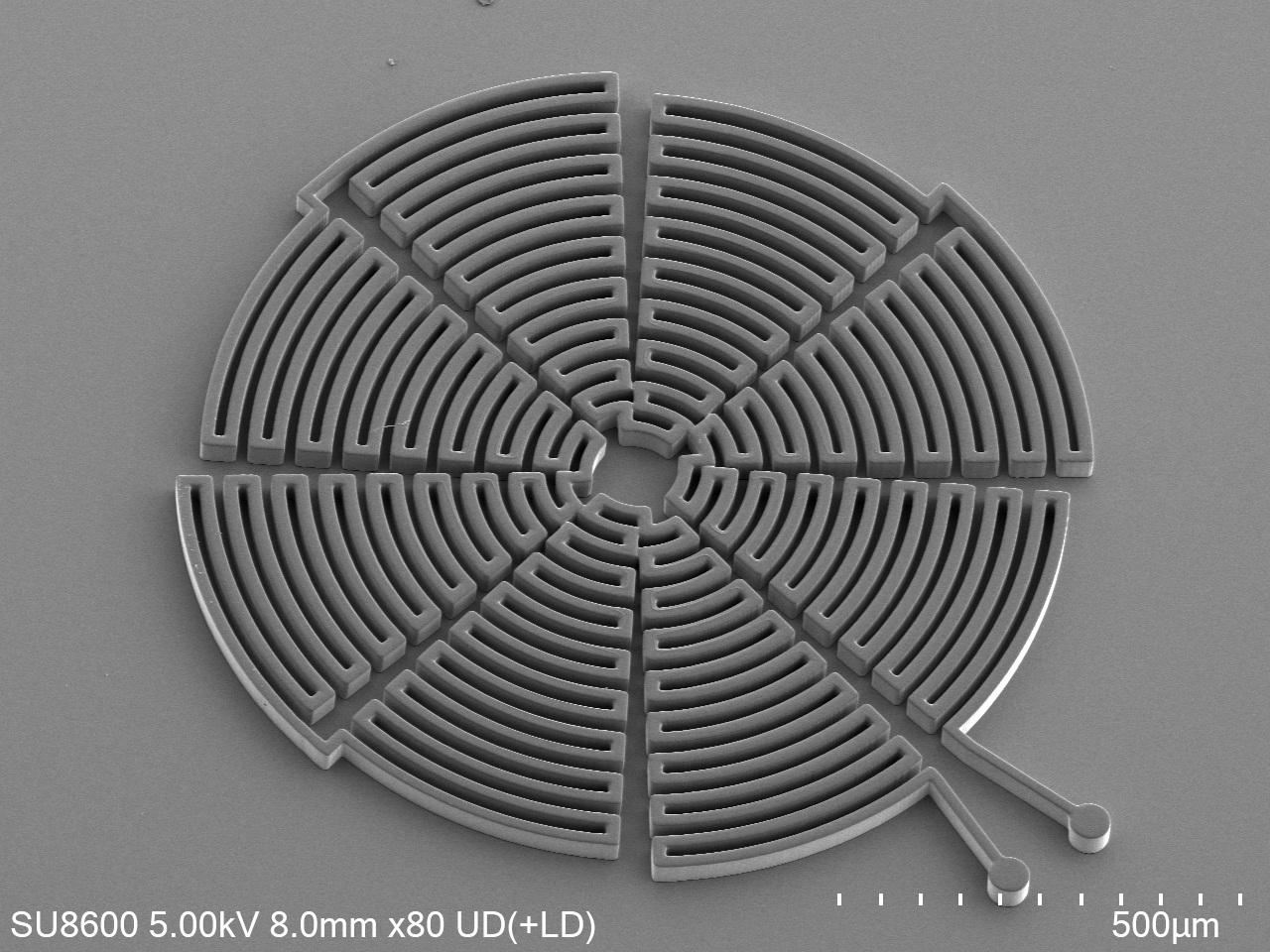

除微流控芯片精密检测设备外，托托科技还研发出无掩模紫外光刻机、高精度 3D 光刻机，可实现微流控芯片的 2D 光刻与 3D 光刻加工，覆盖SU‑8母模制备、复杂多层微结构立体加工等需求，打通从芯片加工制造到形貌计量检测的全链条能力。相关设备的工艺能力、加工实例以及微流控芯片制备实操细节，我们将在下一期推文集中展示，敬请期待。

托托科技 神影MV-1000/MV-7000系列三维光学轮廓仪

覆盖从纳米级至毫米级的表面形貌分析需求，可测量线粗糙度、面粗糙度、台阶高度、面型轮廓、曲率等丰富的二维与三维参数。

粗糙度RMS重复性可达0.003 nm（MV-1000）及0.008 nm（MV-7000），台阶高度测量重复性优于0.1%（2.97μm）。

软件方面内置丰富的二维/三维测量工具，所有结果均可一键导入自定义报告模板，生成符合规范的检测报告。

设备可广泛应用于超精密光学元件、半导体制造、3C电子、机械制造、生物医疗等领域的微纳光学检测。

流道尺寸、键合面粗糙度和流道底部粗糙度，共同决定微流控芯片的流量、密封性与实验可靠性。托托科技三维光学轮廓仪以非接触、高精度三维测量，把这些微米/纳米级结构变成可量化、可重复的数据。
