DOE加工误差大、效率低？托托科技无掩模紫外光刻机，让衍射光学设计迭代高效完成

衍射光学元件（Diffractive Optical Element，简称DOE），又称二元光学器件，是通过微纳结构调控光波衍射特性，实现对光场进行精密调控的一类光学元件。与传统的折射或反射型光学元件不同，DOE不单纯依赖光的折射来改变光路，而是利用其表面的微观结构使光波发生衍射，并在特定距离处产生干涉，从而形成预期的光强分布。衍射光学元件具有设计自由度高、衍射效率高、体积小、重量轻、加工成本低、易于复制等优点。

衍射光学元件的核心能力在于波前任意整形，而这一能力的实现精度，根本上取决于制造工艺对三维微纳轮廓的还原保真度。传统制造方式中，精度、效率、成本三者构成一组固有矛盾，制约着DOE从设计到工程化的转化效率。

传统DOE制造工艺：加工误差大？效率低？
精度、效率、成本的固有矛盾

衍射光学元件的本质要求只有一个：在微纳尺度上实现任意波面调控。但满足这个要求的制造手段，长期在精度、效率和成本之间彼此掣肘，目前主流的加工方式各有其难以回避的短板。

传统掩模光刻（二元光学）依赖多套物理掩模的逐层套刻与刻蚀，掩模制版成本高昂、周期漫长，且多层对准累积的线宽偏差和深度不均会直接引入衍射波前畸变，严重影响整形均匀度；

电子束光刻精度虽可达纳米级，但设备昂贵、环境要求苛刻，产能极低，仅适合小面积原型验证，无法满足工程化迭代需求；

纳米压印在复制阶段效率高，却依赖于高精度母版的制备，母版本身的制造成本和缺陷转移问题仍是瓶颈。

这些局限使得客户在DOE研发与生产中常面临设计周期冗长、迭代受限、误差控制困难、无法兼顾精度与效率等核心痛点。

灰度光刻：赋能DOE任意波面调控

托托科技无掩模紫外光刻机，用最高4096阶灰度光刻能力为 衍射光学元件（DOE）的制造提供了一条新路：通过调制数字微镜阵列的反射时长或曝光剂量，在光刻胶上直接制作连续、平滑的三维微纳轮廓。更重要的是，设备支持任意设计的二维灰阶图直接转化为三维形貌，设计修正只需更新图形文件即可重新曝光，无需任何物理掩模变更，真正将DOE的“设计自由度”从理论推演落地为工程现实。

这意味着菲涅尔波带片的曲面浮雕、闪耀光栅的锯齿形貌、乃至自由曲面的复杂相位板，都可以在单次曝光中“一次成型”，从根本上避免了多台阶逼近带来的相位量化误差与工艺复杂度爆炸。

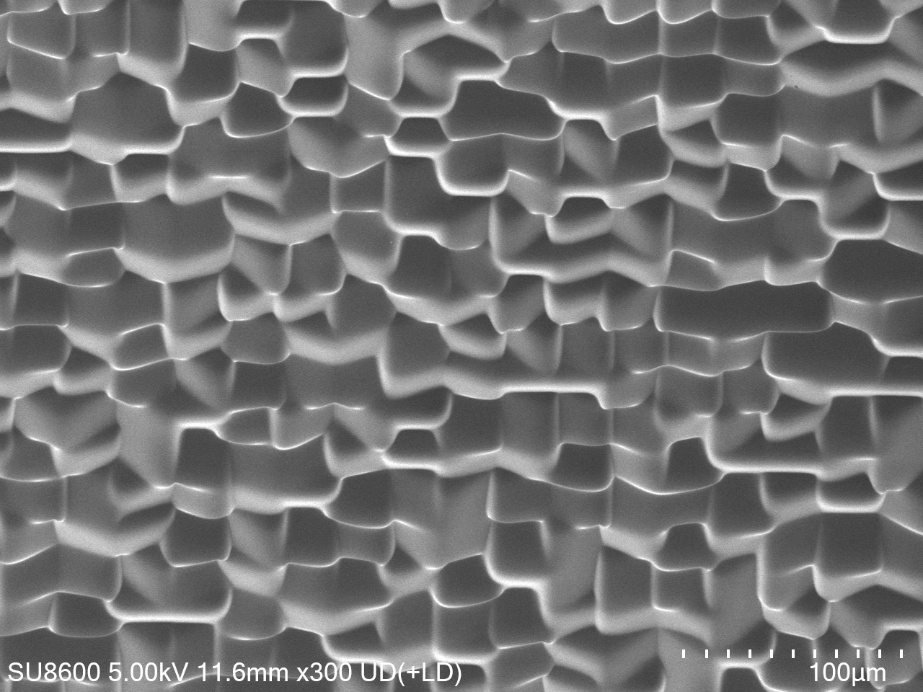

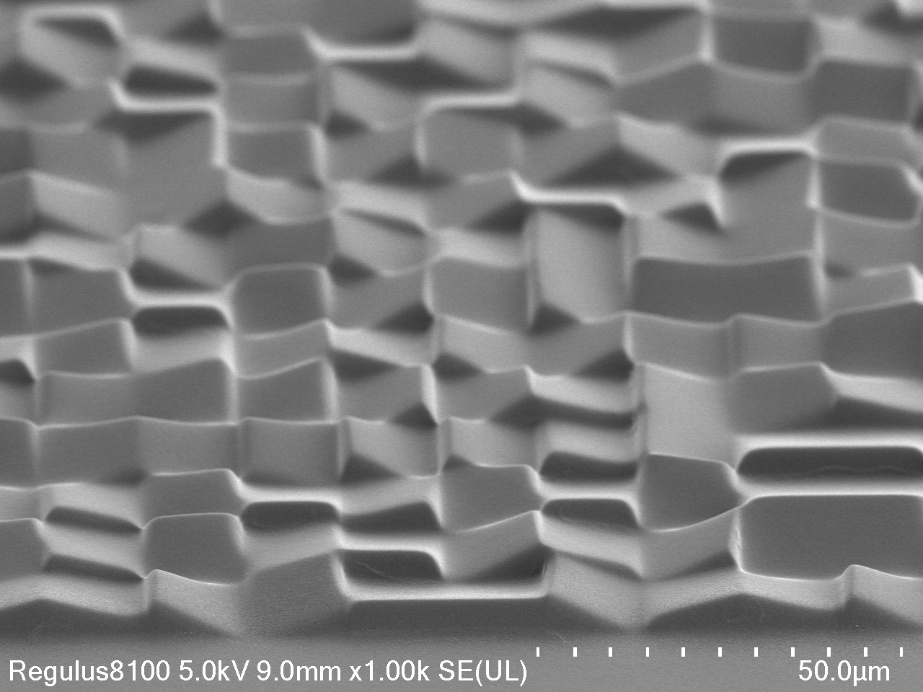

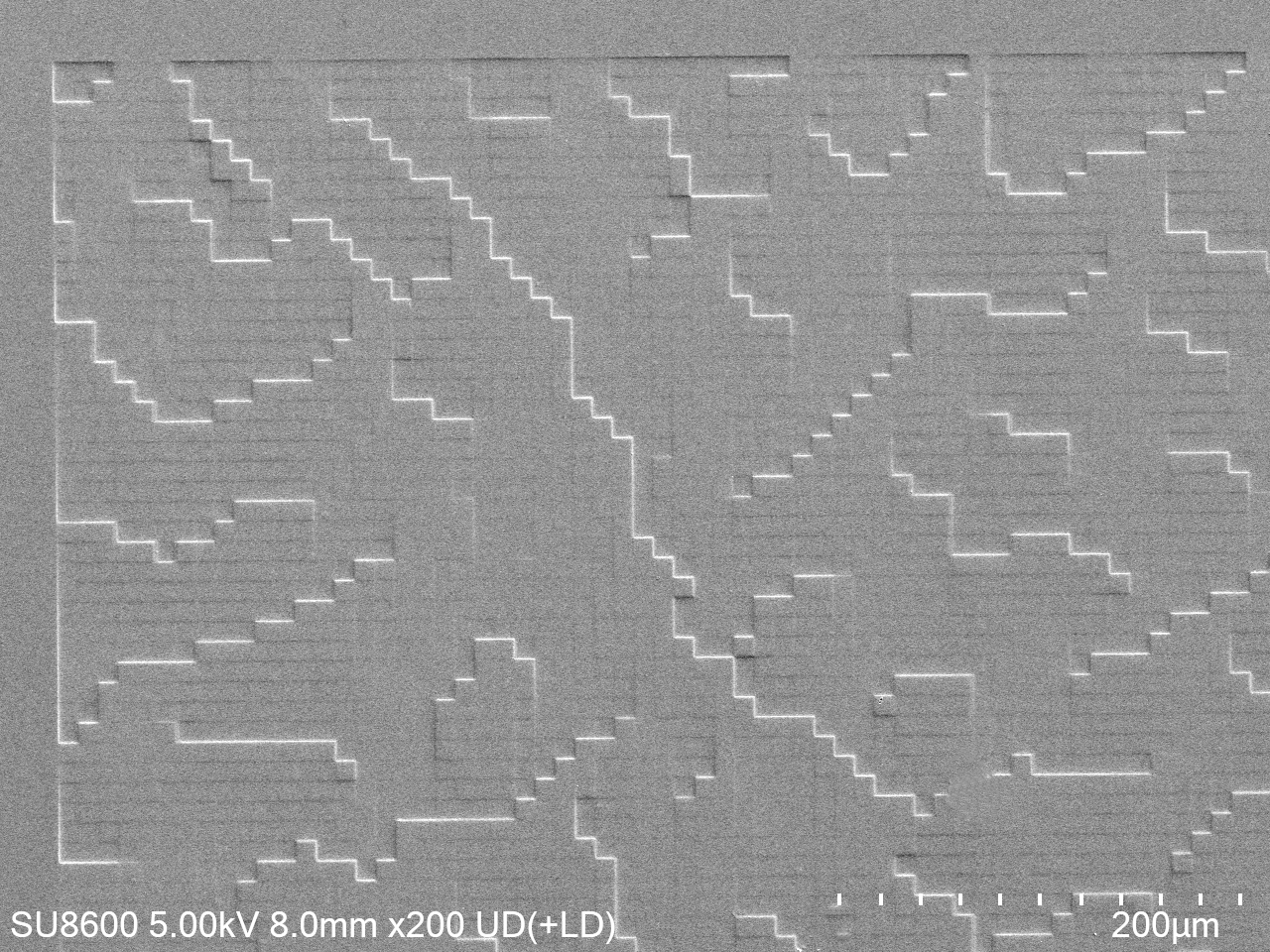

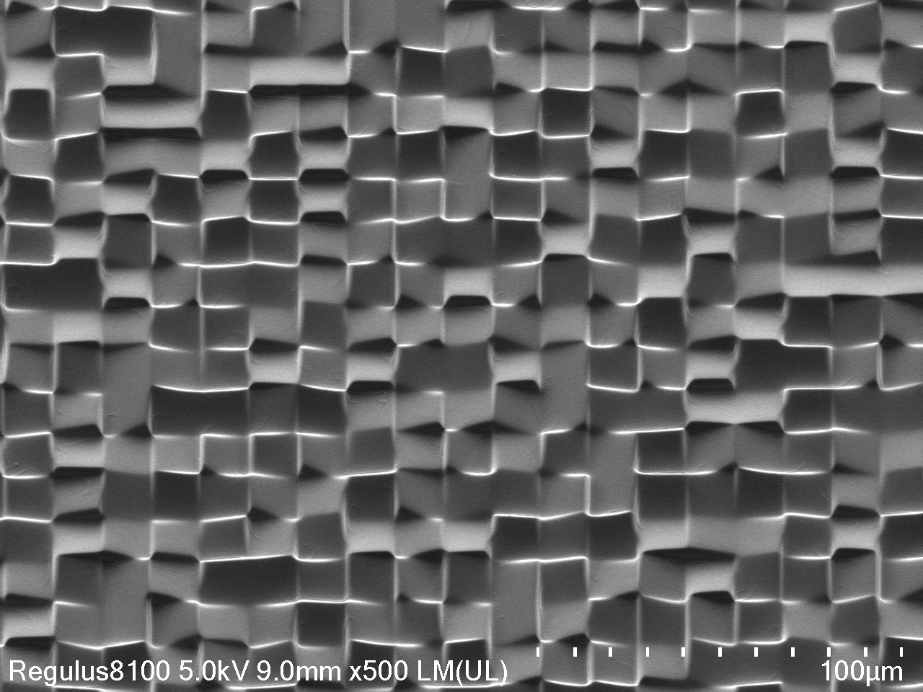

托托科技无掩模紫外光刻机 衍射光学元件DOE案例展示

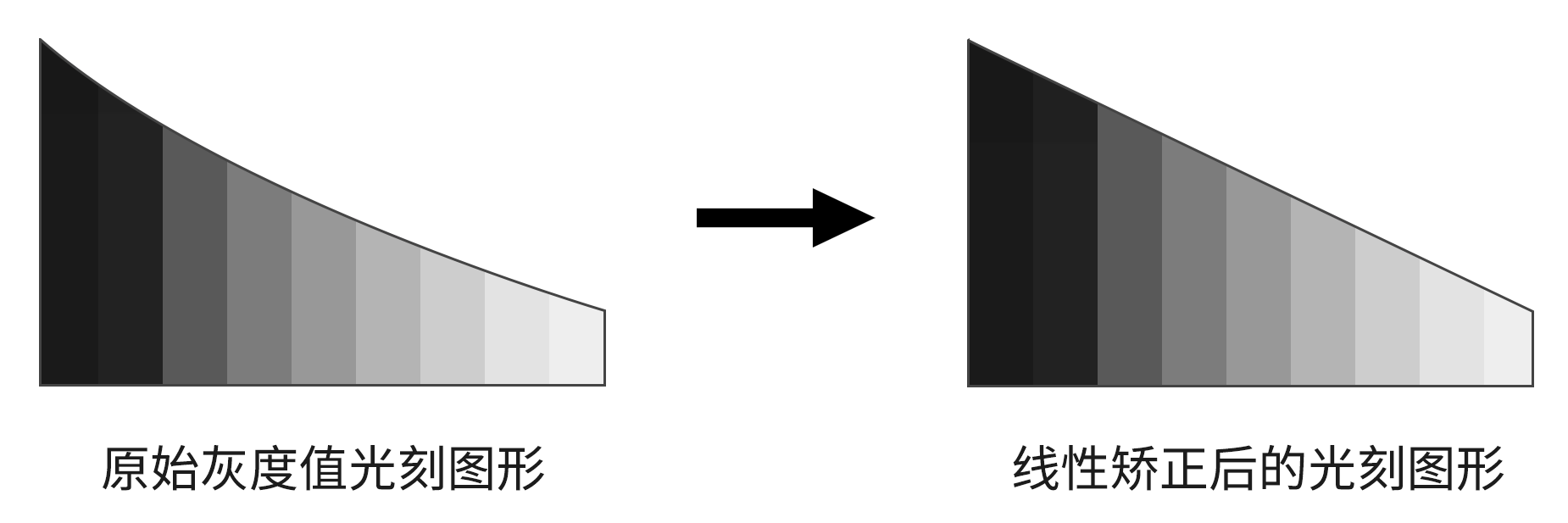

灰度线性矫正

灰度光刻的核心优势在于通过DMD精确调控每个像素的曝光剂量，在光刻胶表面直接生成连续的三维微纳轮廓。但在实际工艺中，设计图纸上赋予的灰度值，与最终光刻得到的实际深度之间，并不存在一一对应的直接等效关系。光刻胶的曝光响应特性、显影速率、吸收剂量分布等因素，共同决定了某一灰度值最终对应的实际刻蚀深度。换言之，图纸上标注的灰度分布，必须经由实际工艺校准，才能精准映射为目标形貌。

托托科技无掩模紫外光刻机可支持完整的灰度线性矫正功能，通过标准化校准流程，将图纸灰度值重新映射为实际工艺所需的修正值，确保设计轮廓与制造结果精确匹配。用户只需在切图软件中调用灰度线性矫正程序，导入矫正数据文件，软件自动将矫正逻辑应用于整张设计图纸。

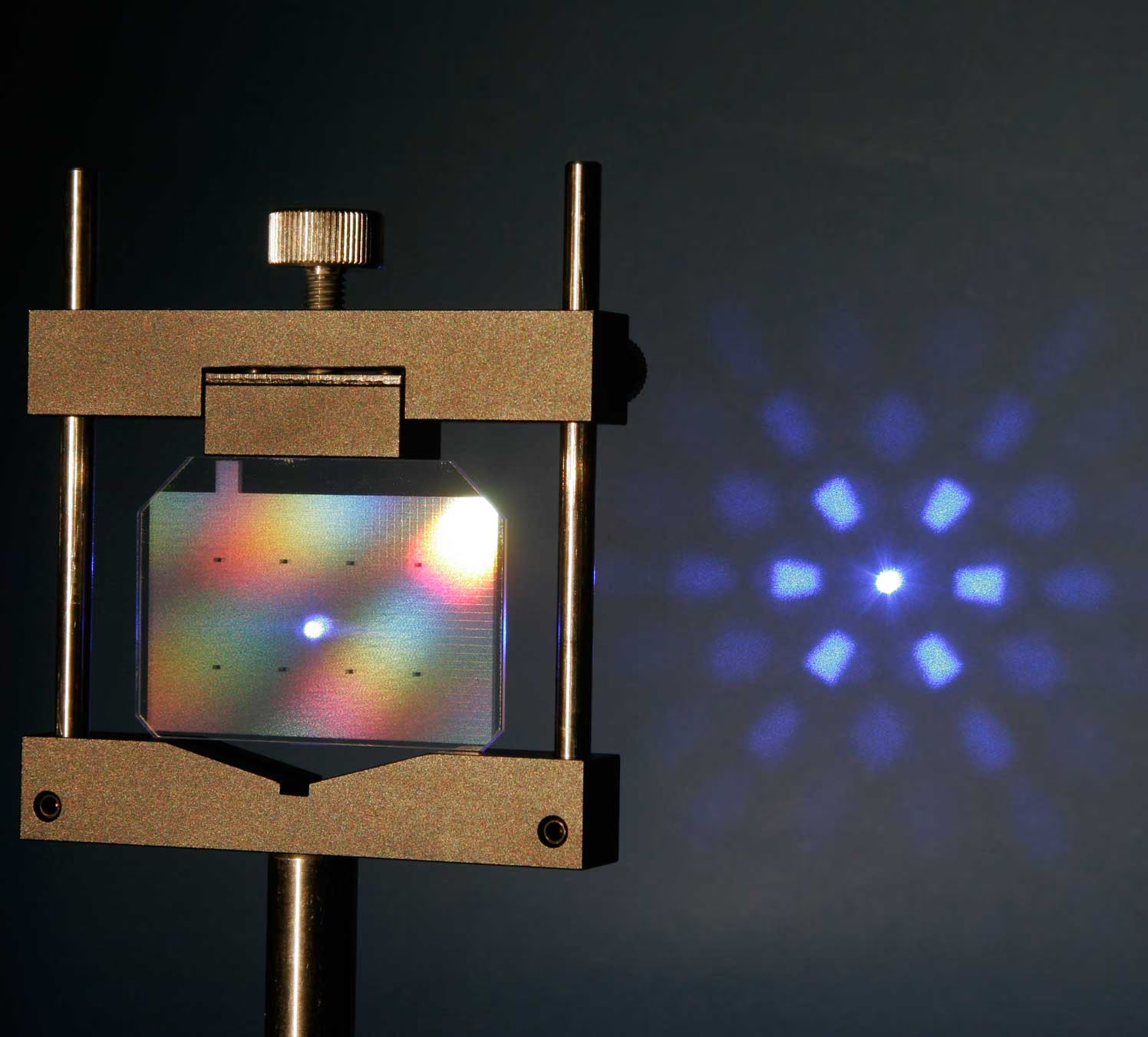

DOE实物效果展示

不止灰度：四大核心优势，为DOE量产全链路护航

① 灵活化设计，彻底告别掩模束缚
无需制版，任意相位图从电脑直达DMD，直接投影曝光。设计迭代从“以周计”缩短到“以分钟计”，研发效率质变。

② 精度与效率兼得，不妥协
最小特征尺寸300nm，套刻精度250nm，满足可见光/近红外DOE的严苛要求；曝光速度最高可达1200mm²/min，大口径或阵列器件也能快速完成。

③ 主动对焦 + 精准套刻，良率保障
实时主动对焦，适应不同厚度和翘曲衬底，全程清晰曝光；精准套刻功能，使多层复杂结构对准无忧。

④ 衬底兼容性强，应用边界更广
支持硅片、氧化硅片、玻璃片、石英片、蓝宝石片、金刚石片、砷化镓片、氮化镓、柔性衬底乃至一些新型材料特殊衬底，为新型DOE探索提供更大自由度。

当衍射光学元件DOE的应用边界不断向更短波长、更复杂光场延伸，制造环节的“柔性”与“精度”缺一不可。托托科技无掩模紫外光刻机，用灰度光刻替代多层掩模，用分钟级迭代取代周级等待，让任意波面设计从理论走向工程，不再有妥协。
无论您是致力于新型DOE研发，还是寻求高效量产方案，这台设备都能为您提供从原型到量产的无缝链路。
