柔性微纳器件一体化加工方案｜无掩模版紫外光刻 + 高精度3D光刻

如今柔性微纳器件早已不再局限于简单平面线路，行业正向三维微结构集成化快速迭代。但传统加工工艺痛点扎堆：定制掩模成本居高不下、多层套刻精度难以把控；分步制备极易出现薄膜分层、图形错位，成品良率大打折扣；尤其柔性、曲面基底，想要做到微米级高精度对准套刻难度极大，加工出的线路边缘还容易失真变形。

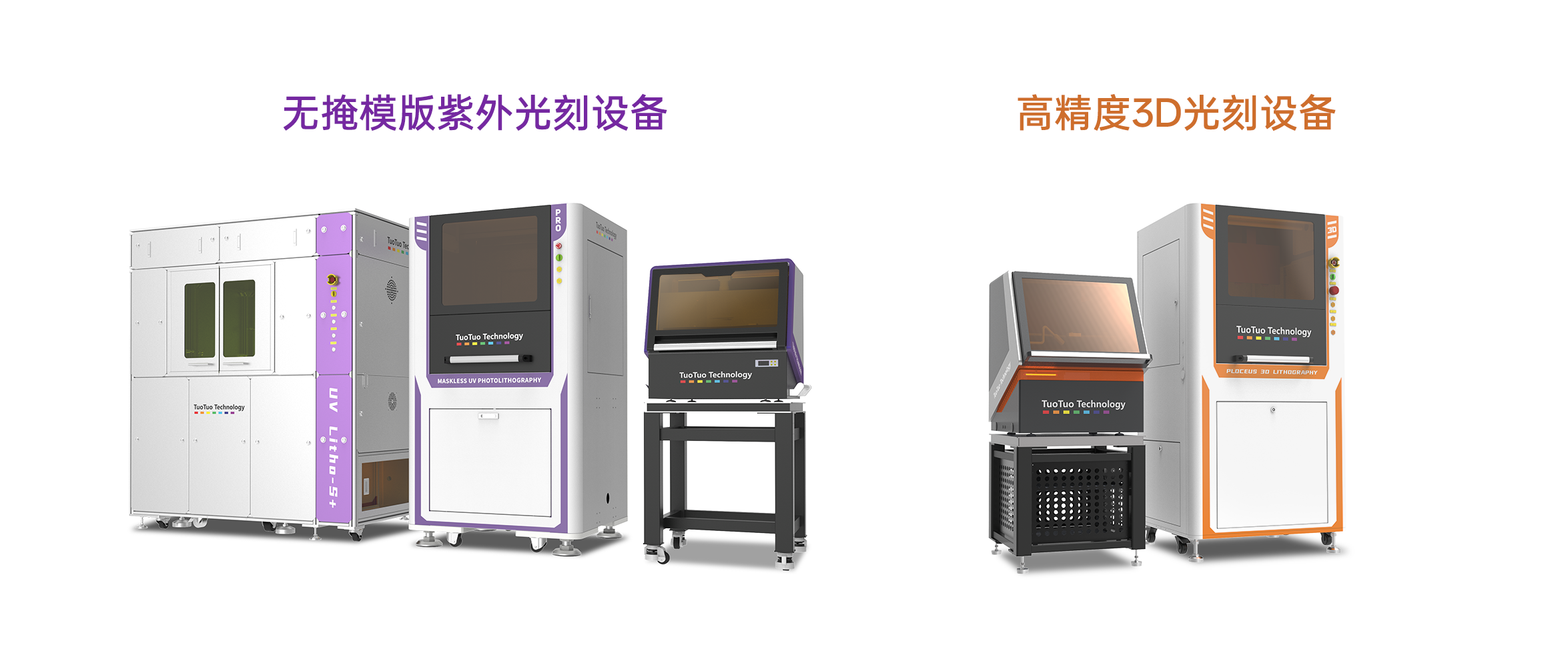

针对行业普遍难题，托托科技推出“DMD无掩模紫外光刻 + 高精度3D光刻”协同加工方案。两套设备功能互补，一套产线即可覆盖柔性基底上的2D平面线路、2.5D灰度曲面、3D立体微结构全品类研发需求，实现结构一体化成型。

柔性微纳器件 2D/3D 一体化协同加工方案

第一步：无掩模紫外光刻，高效制备高精度柔性平面电极

先通过无掩模版紫外光刻设备完成柔性基底平面电极制备：无需提前开模定制掩模版，依托数字直写曝光技术，可快速在各类柔性基底（PI、PEN、PDMS、TPU等）上成型微米级精细导电线路，省去反复制版、迭代开模的高额成本，研发试样效率直接翻倍。设备内置高精度视觉对位系统，即便基底具备可拉伸特性，也能保证边缘平整、零错位，从根源上规避薄膜拉伸带来的图形失真问题，完美适配柔性传感、生物电子的电极快速打样需求。

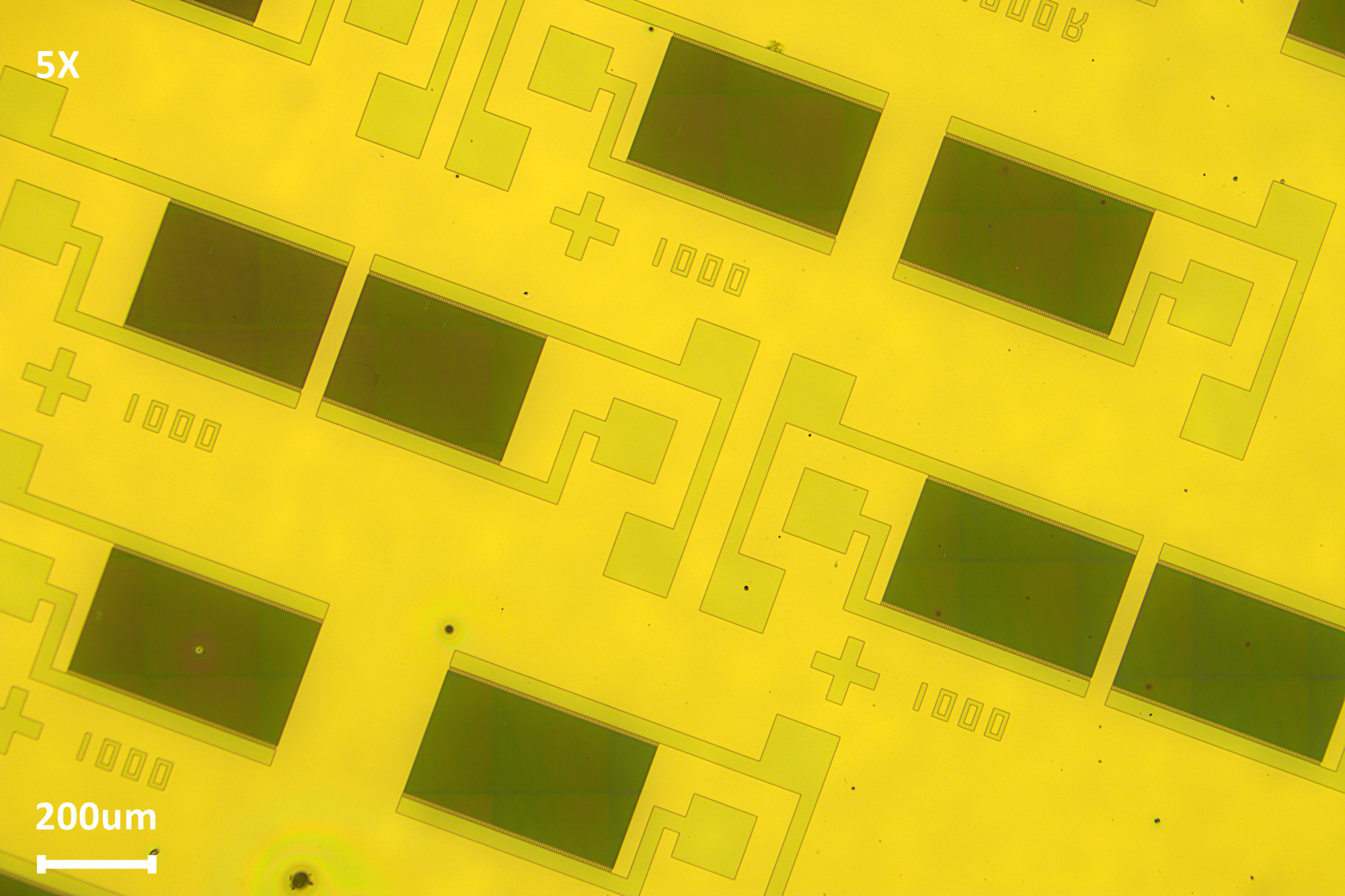

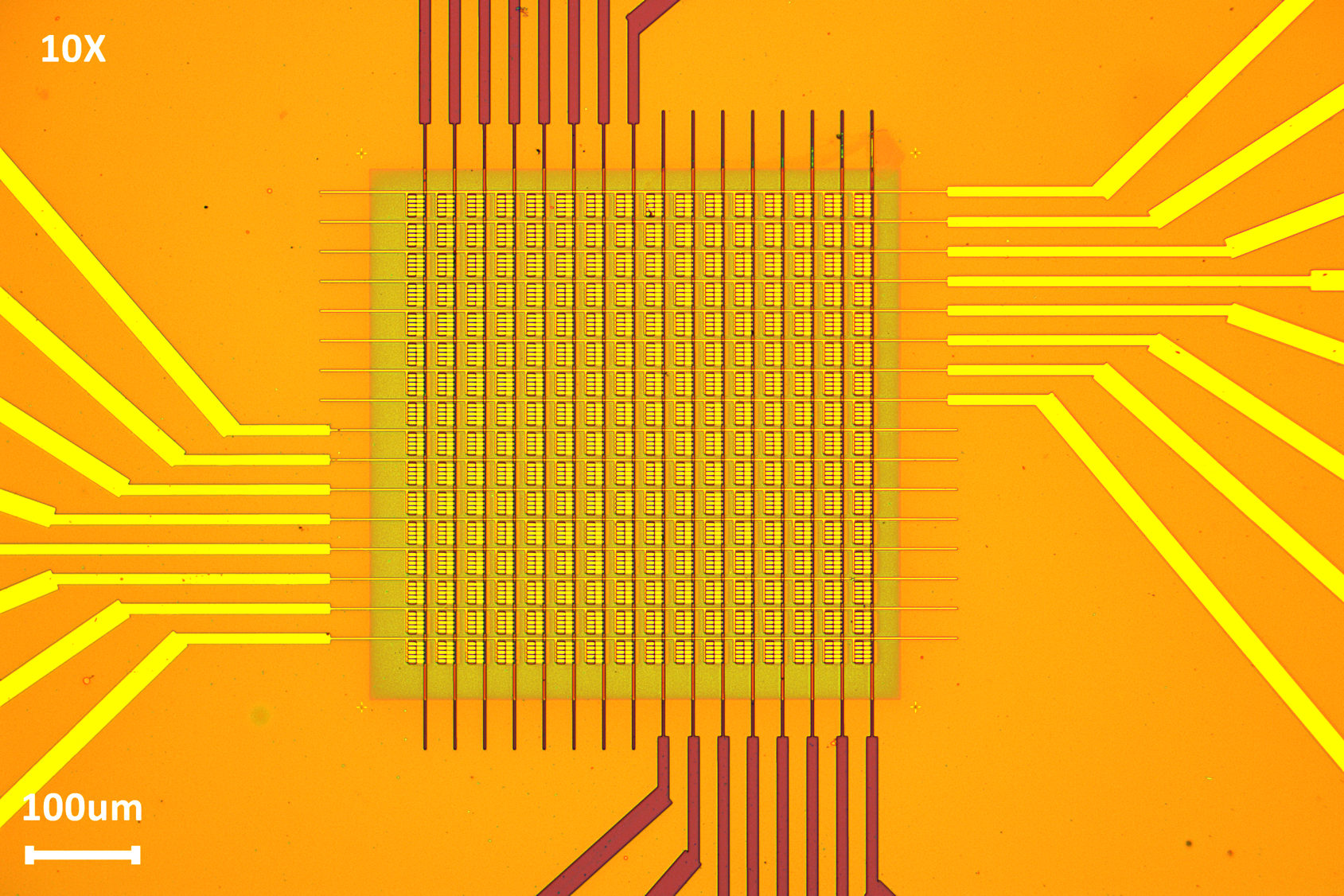

柔性材料基底图案化电极制作

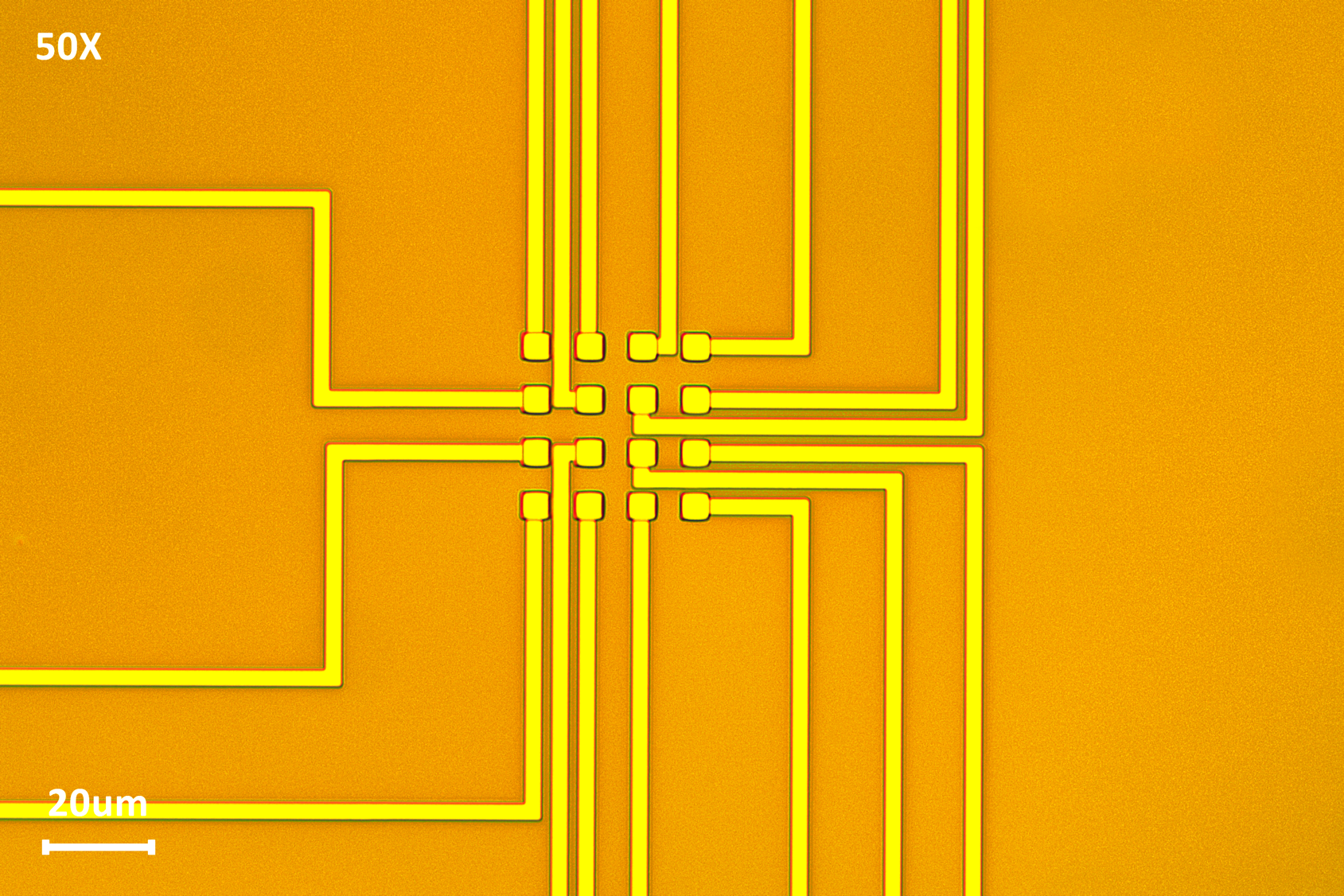

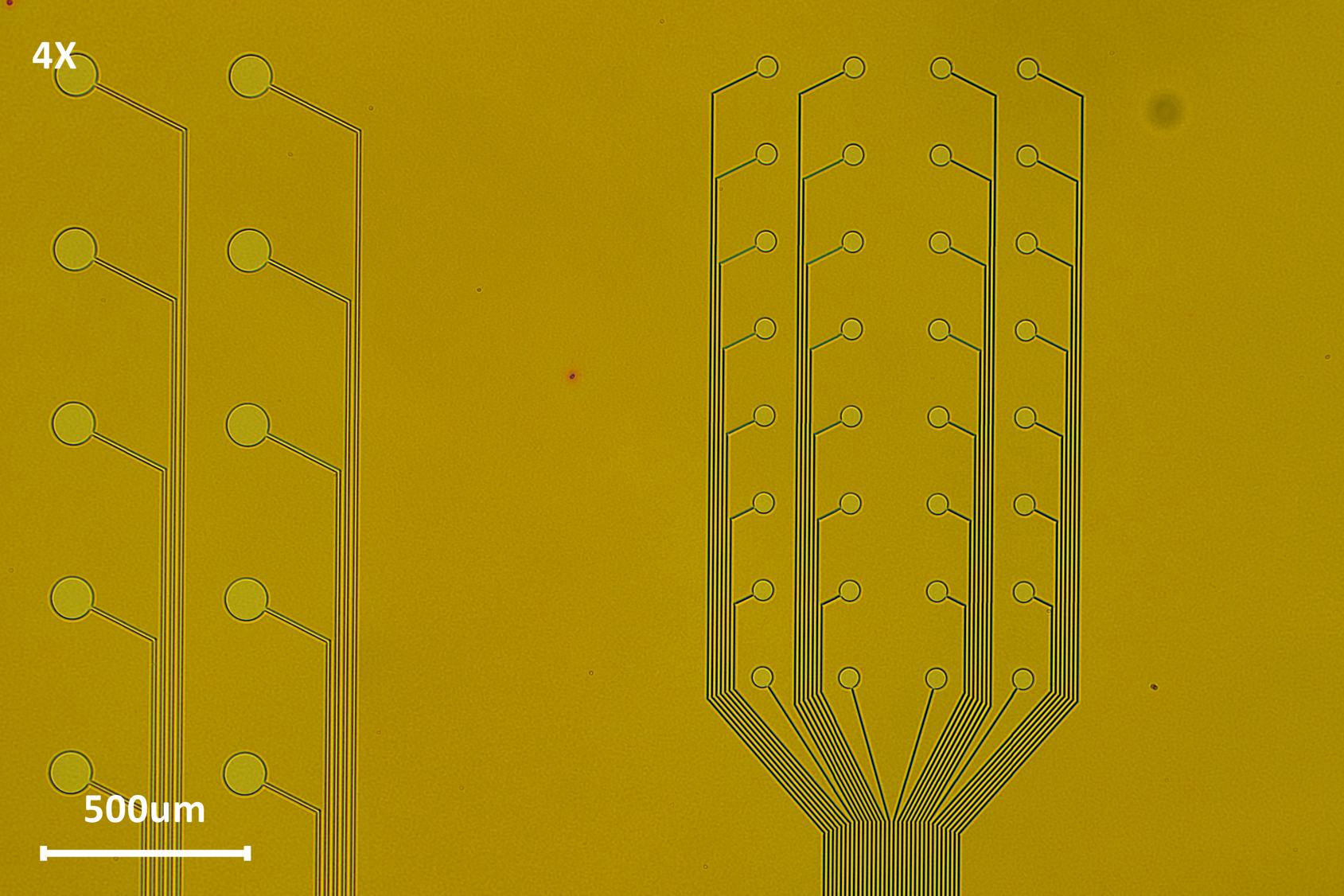

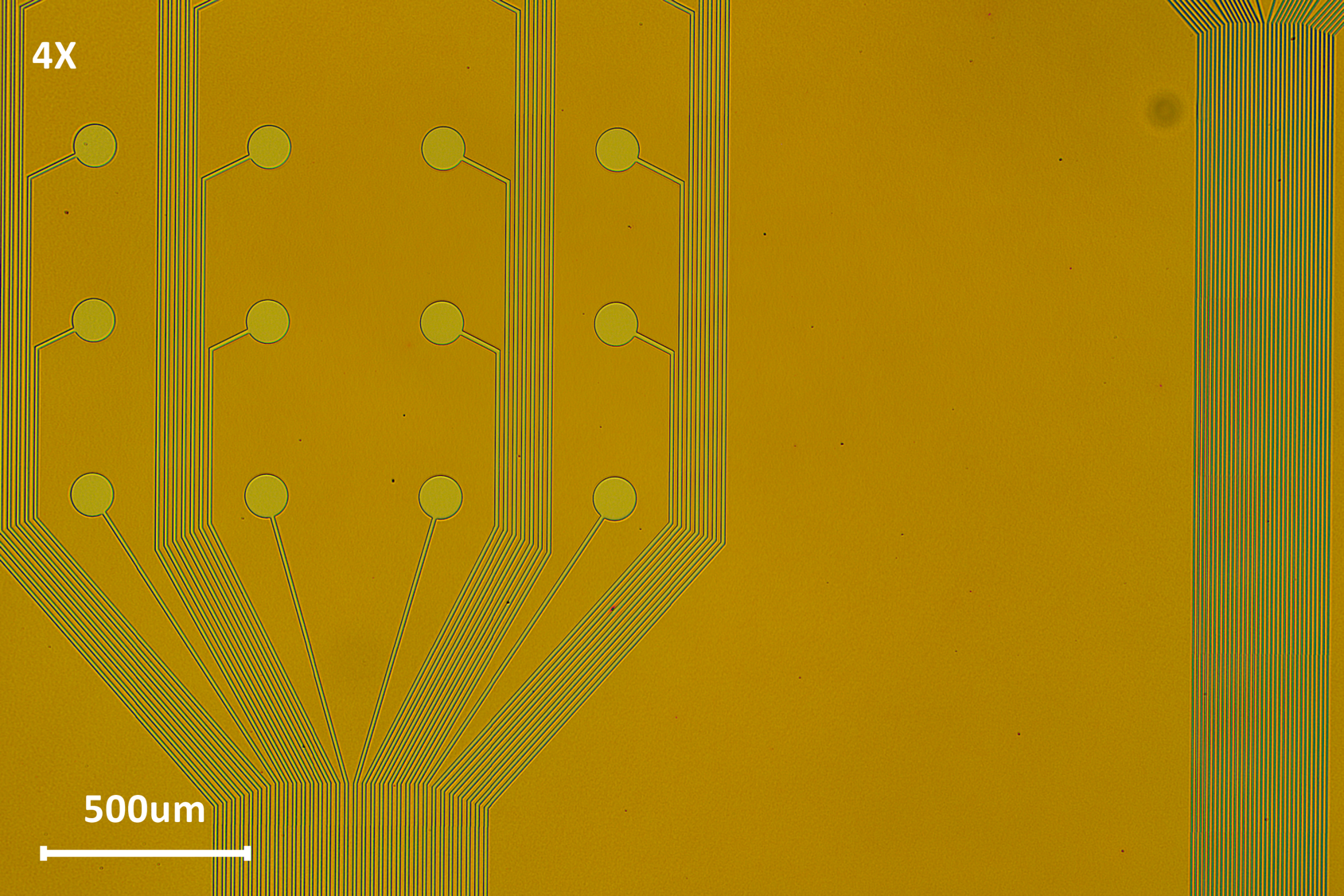

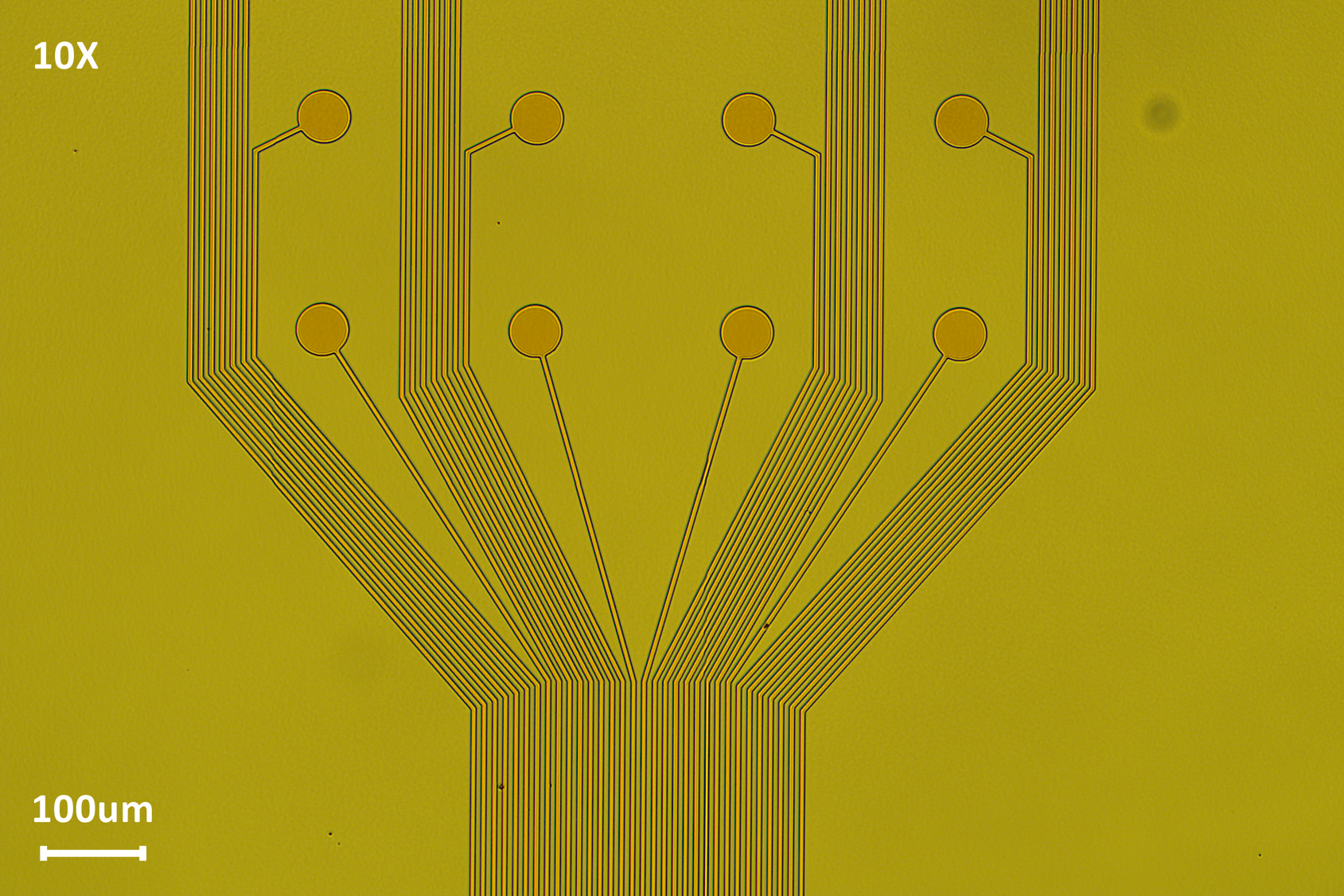

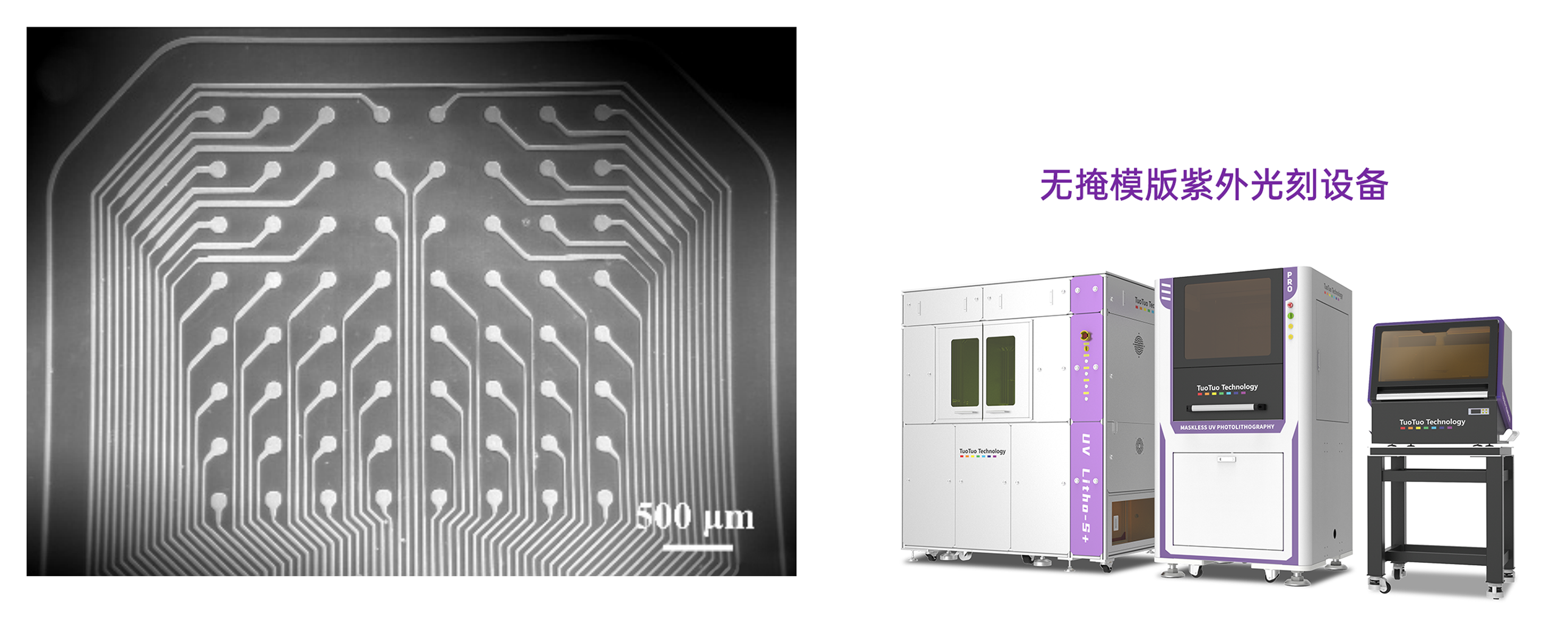

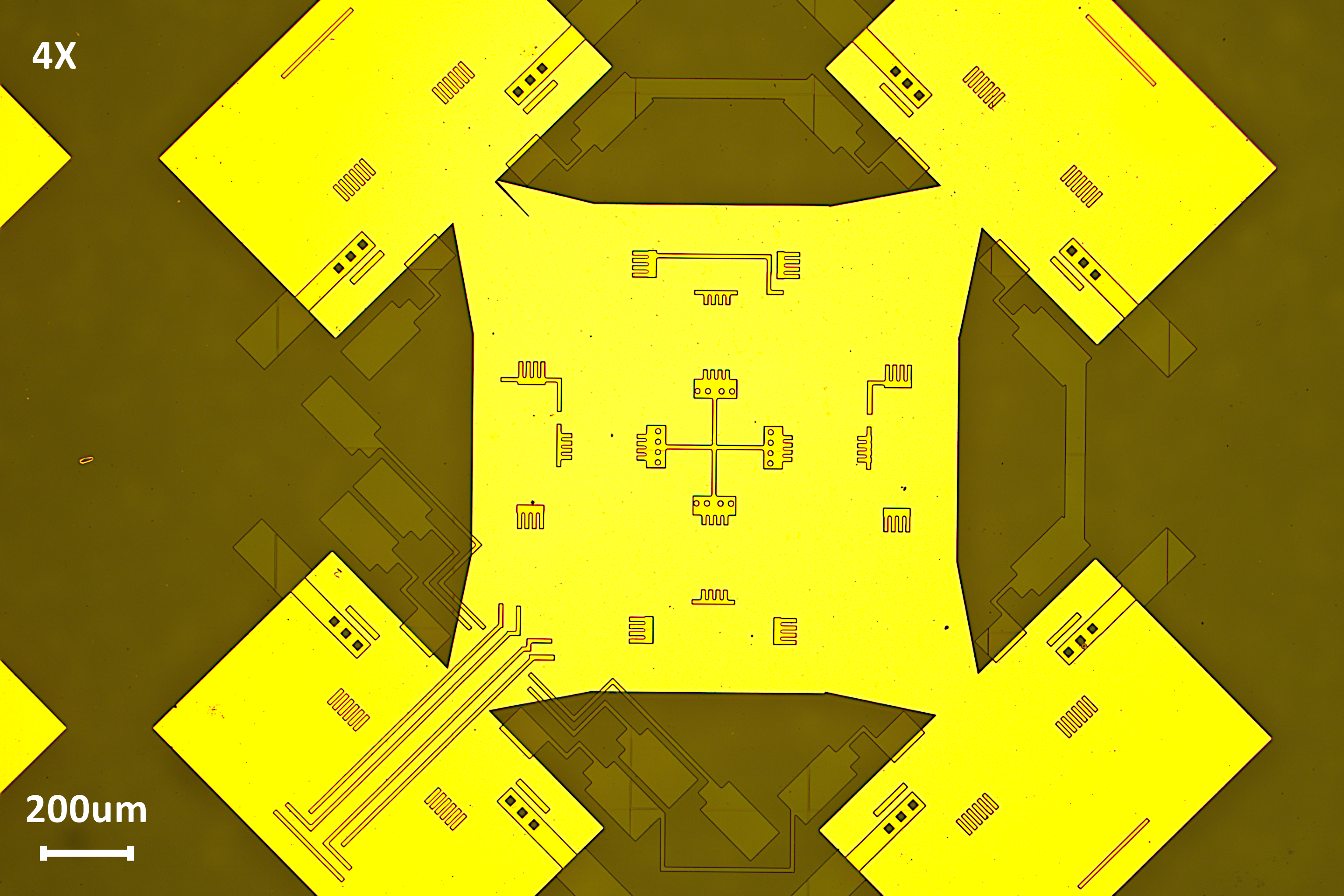

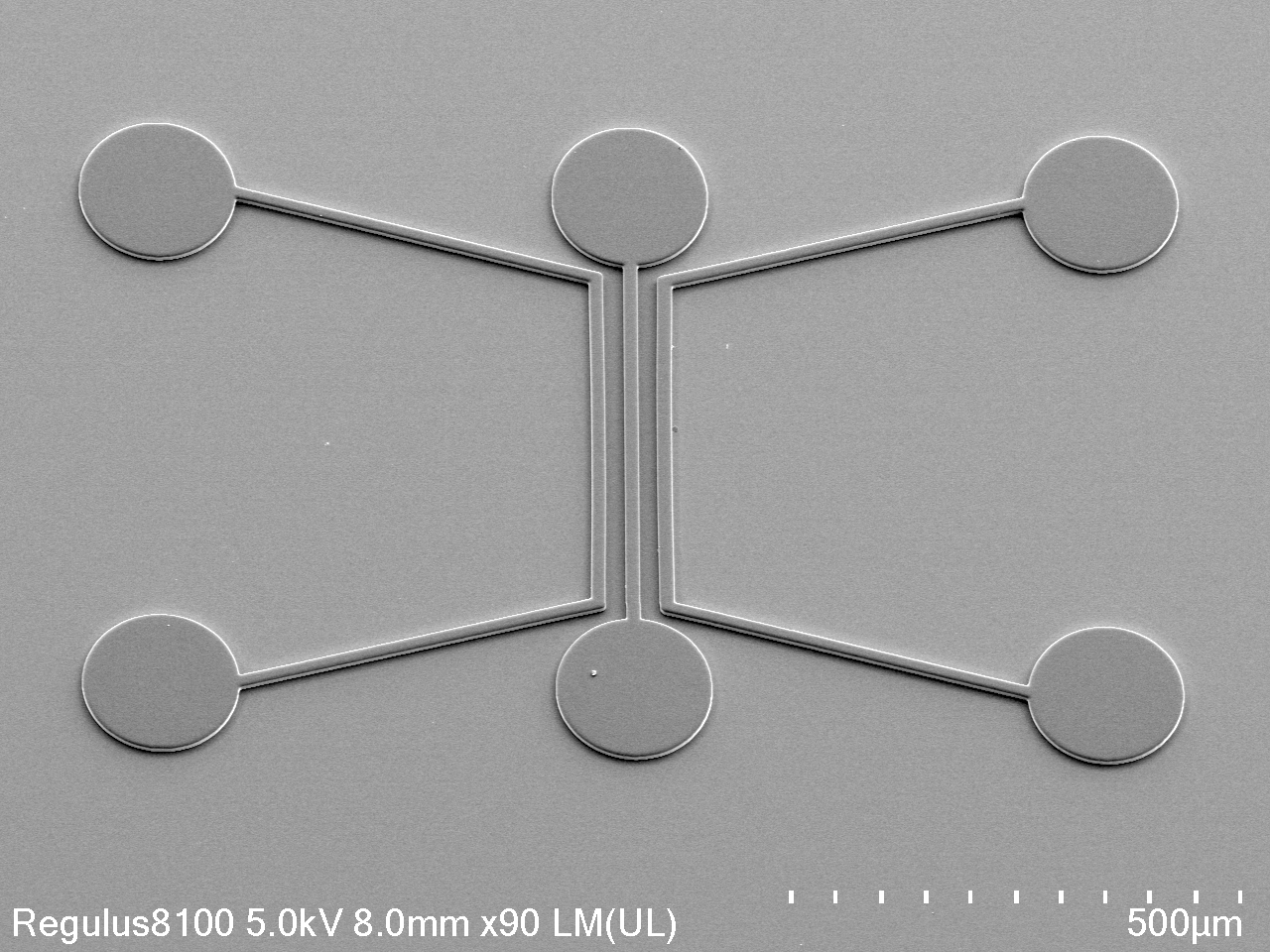

托托科技 无掩模版紫外光刻设备制备的电极图案

第二步：高精度3D光刻，叠加三维立体微结构

完成平面电极加工后，再配合高精度3D光刻设备精准构建三维立体结构：可自由调控微针的高度、曲率、阵列间距；同时该设备也搭载光学实时监控系统和自动调平/对焦功能，完美规避样品三维套刻中产生的对位偏差问题。

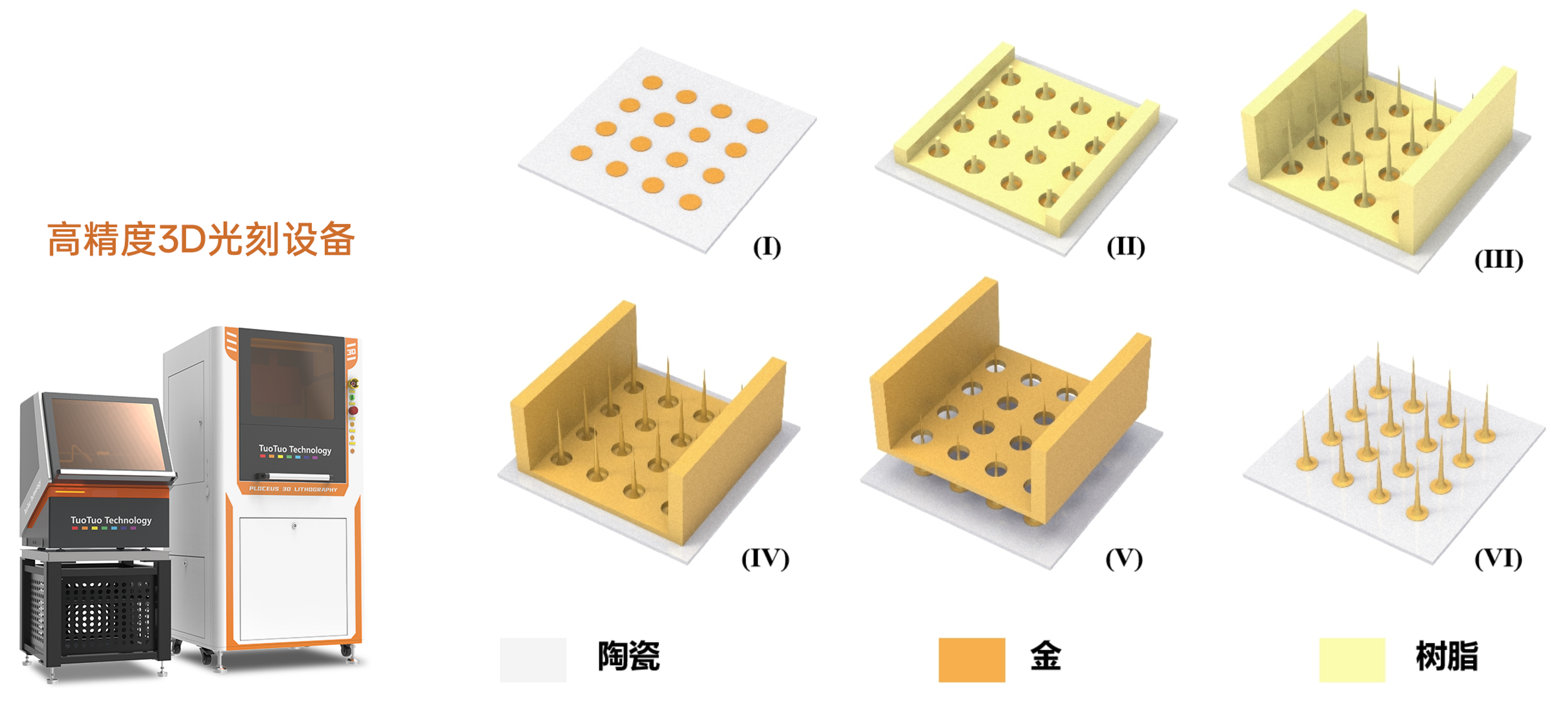

3D打印聚合物掩膜金属图形化方案：(Ⅰ)基底准备，(Ⅱ-Ⅲ)3D打印聚合物微针和图形化掩膜，(Ⅳ)磁控溅射，(Ⅴ-Ⅵ)垂直去除3D打印聚合物掩膜

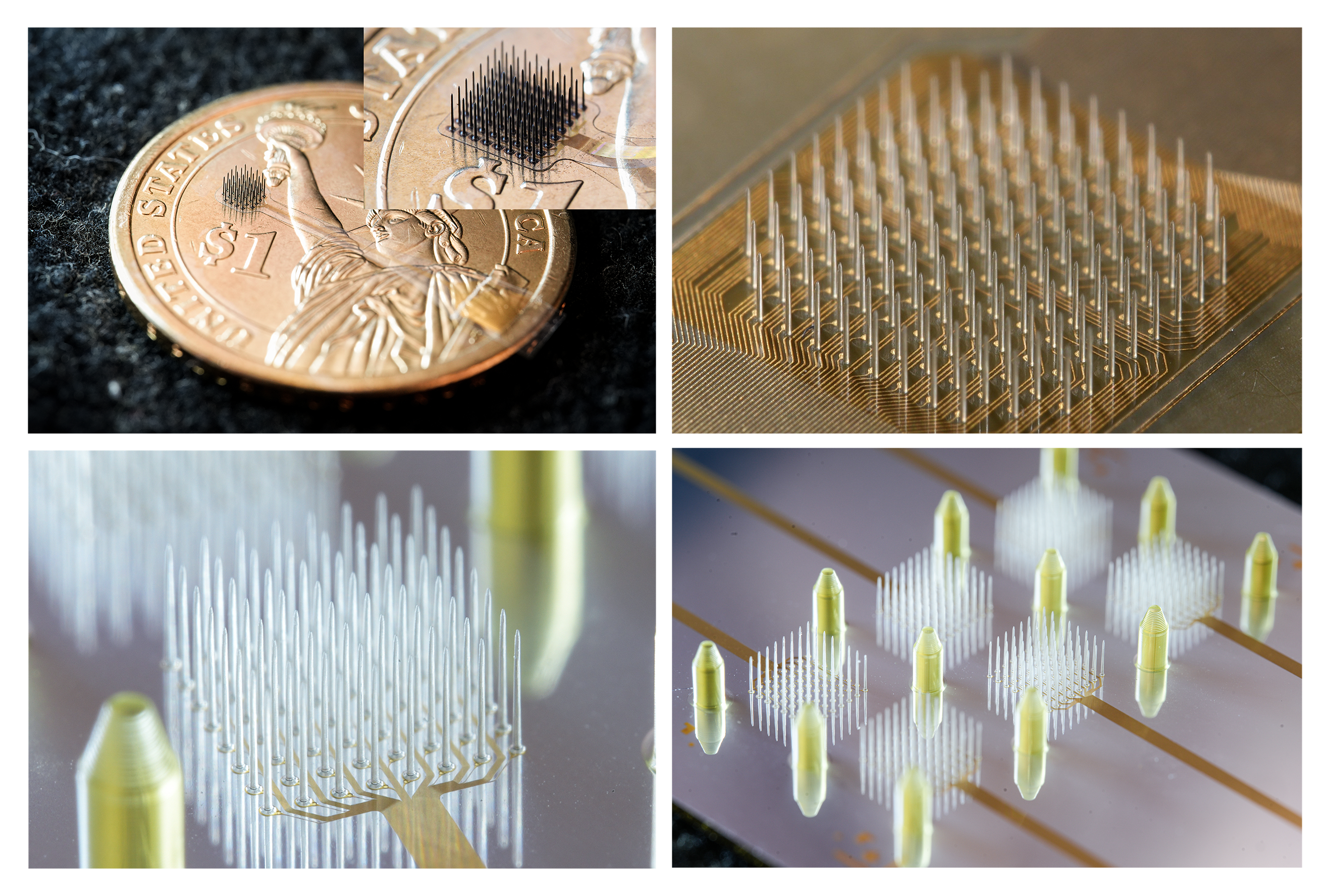

整套协同加工工艺无需额外覆膜、粘接复合工序，完美攻克传统分步加工分层、错位的核心缺陷，一次性成型集成器件。下图展示了采用该方案在柔性基板上制备的典型复合结构（含平面电极与立体微针）。

此外，高精度3D光刻技术本身还具备极强的基板适应性，可以在多种典型电极基板上一次成型出高度一致、形貌可控的聚合物微针阵列，这一工艺为神经电极接口、透皮给药贴片、生物电信号探测等柔性生物电子器件提供了高效、可定制的三维集成方案，完美补充了平面光刻无法构建立体功能端的短板。

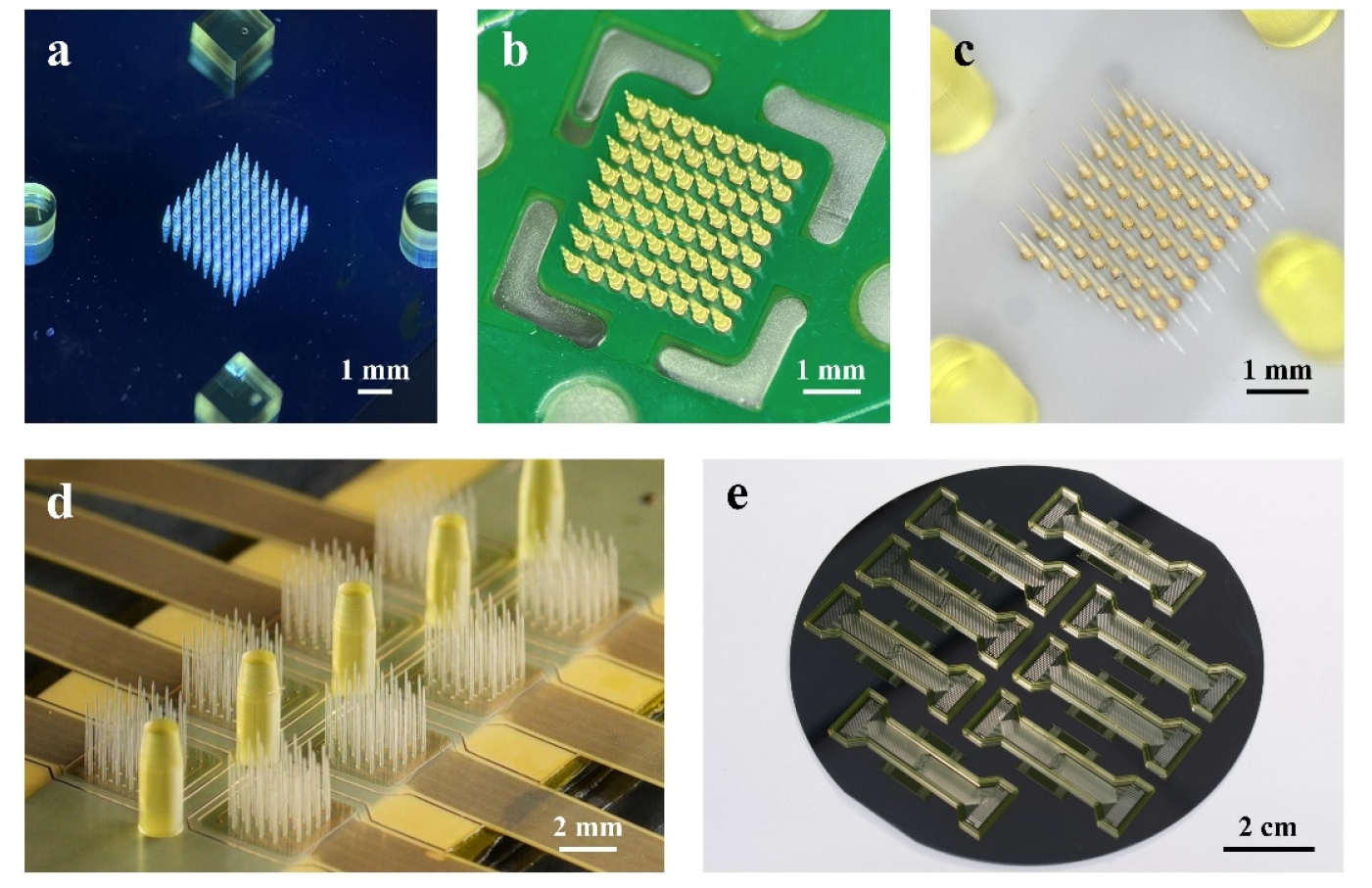

各类基底上的聚合物微针电极阵列加工结果。（a）硅基底；（b）印制电路板基底；（c）陶瓷电路板基底；（d）FPC板基底；（e）Parylene-C基底

柔性基底2D平面图案&2.5D微立体结构——无掩模紫外光刻设备

除上述讲到的搭配3D光刻做柔性微纳器件之外，托托科技的无掩模紫外光刻设备的2D精细线路与2.5D灰度曲面结构的加工能力，还覆盖了诸多柔性微纳器件的典型研发场景。以下选取三类代表性应用，展示其在传感、光学和生物流体领域的实际表现。

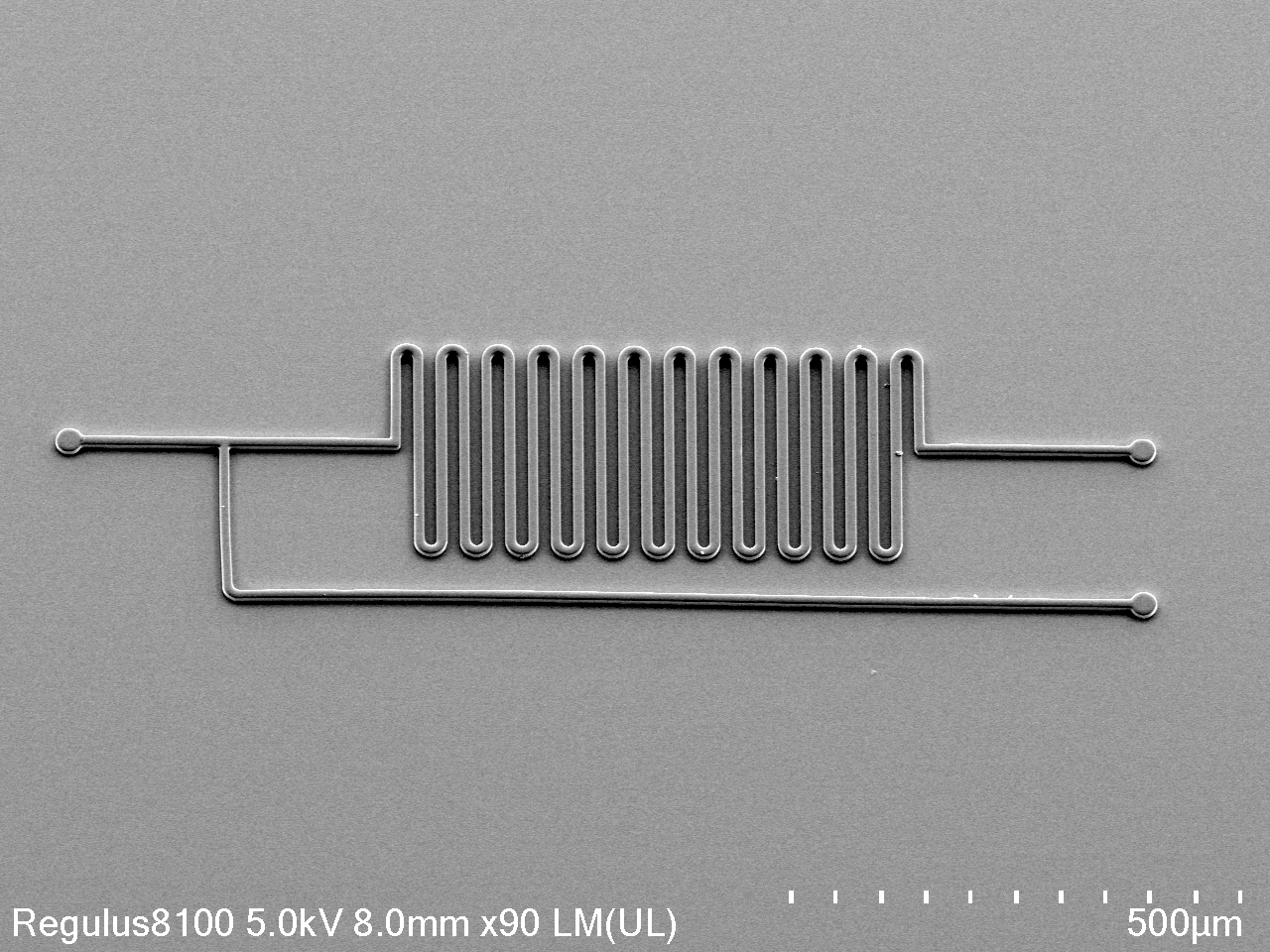

1、柔性可穿戴传感器件应用

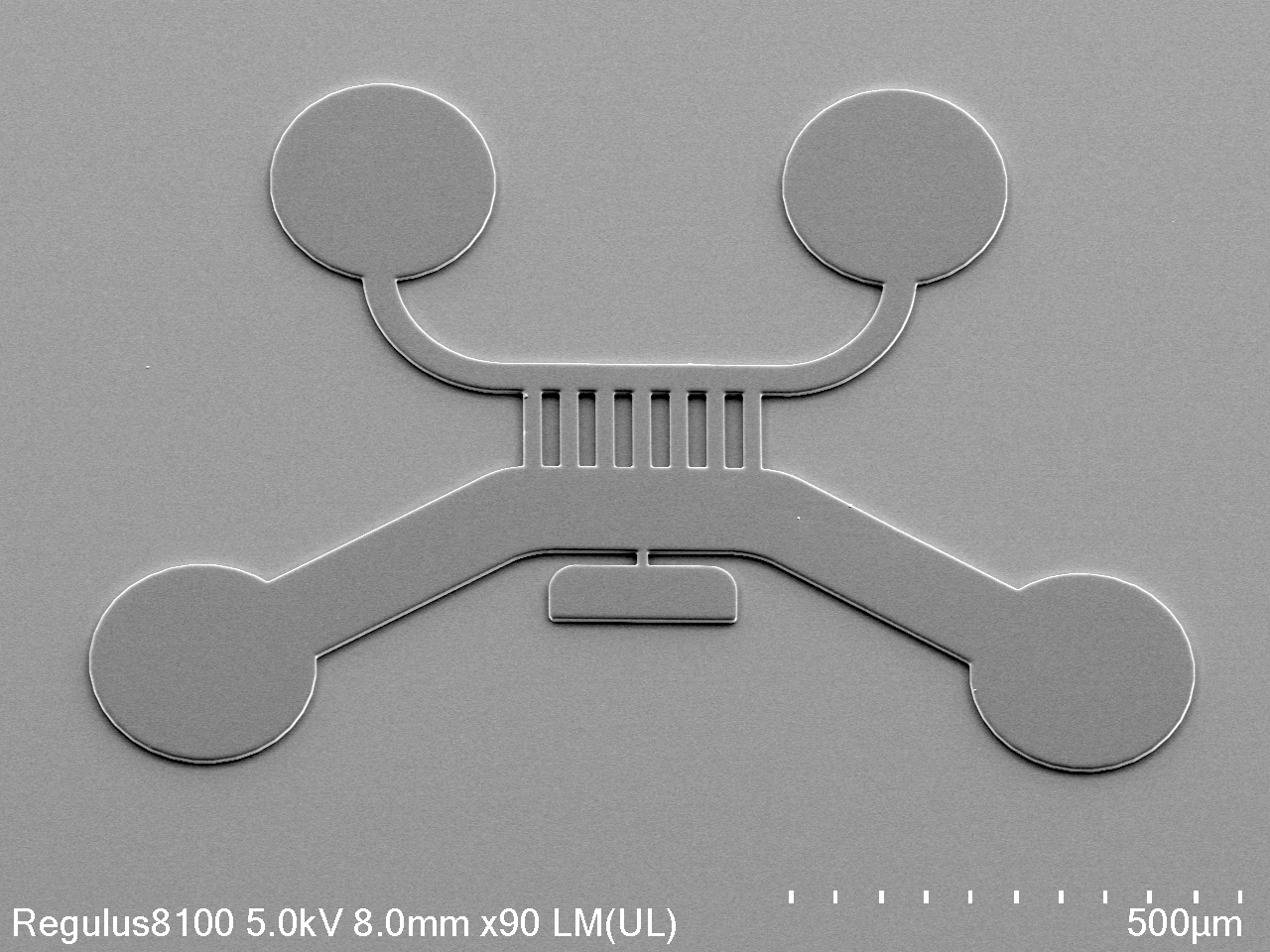

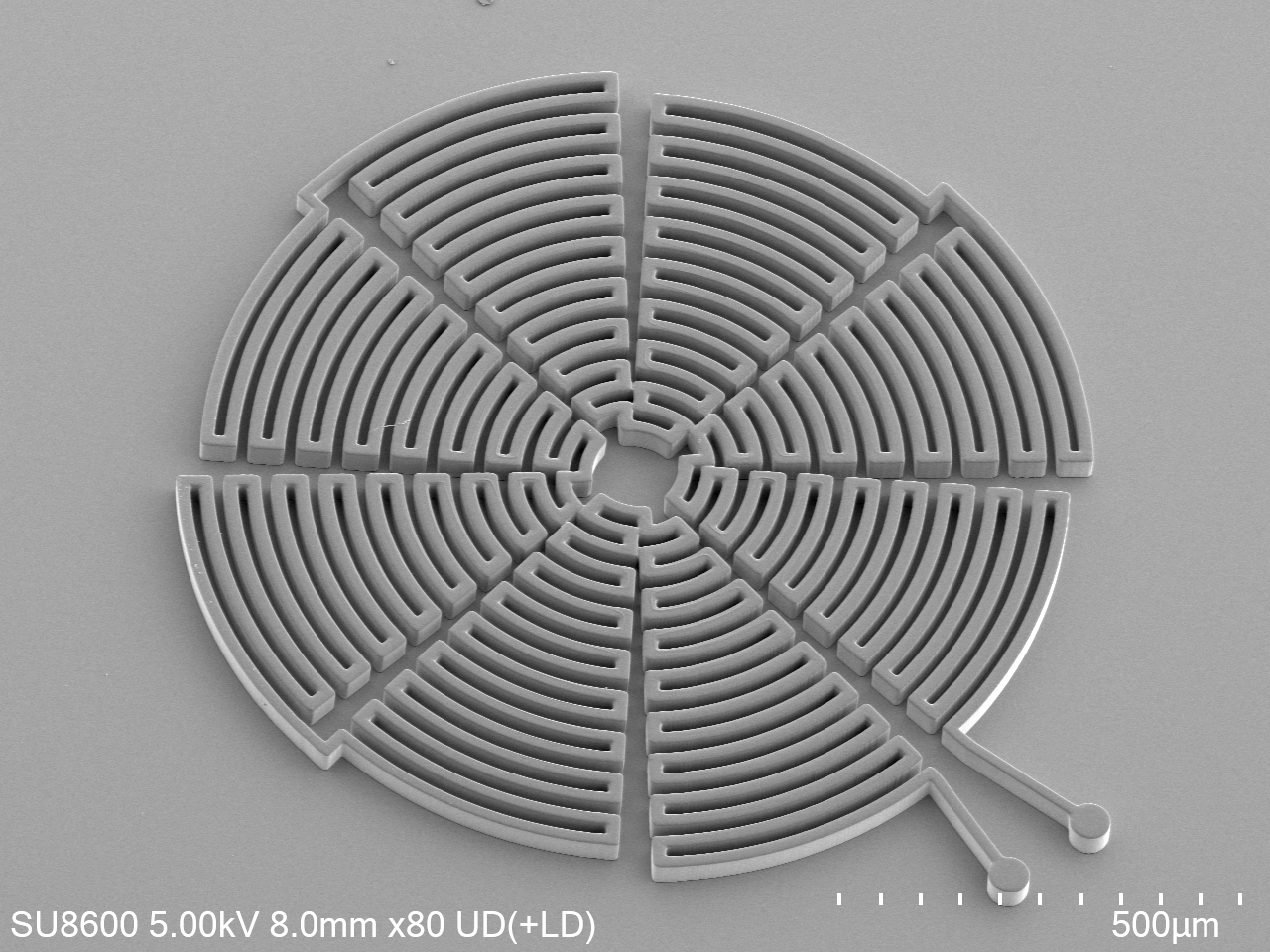

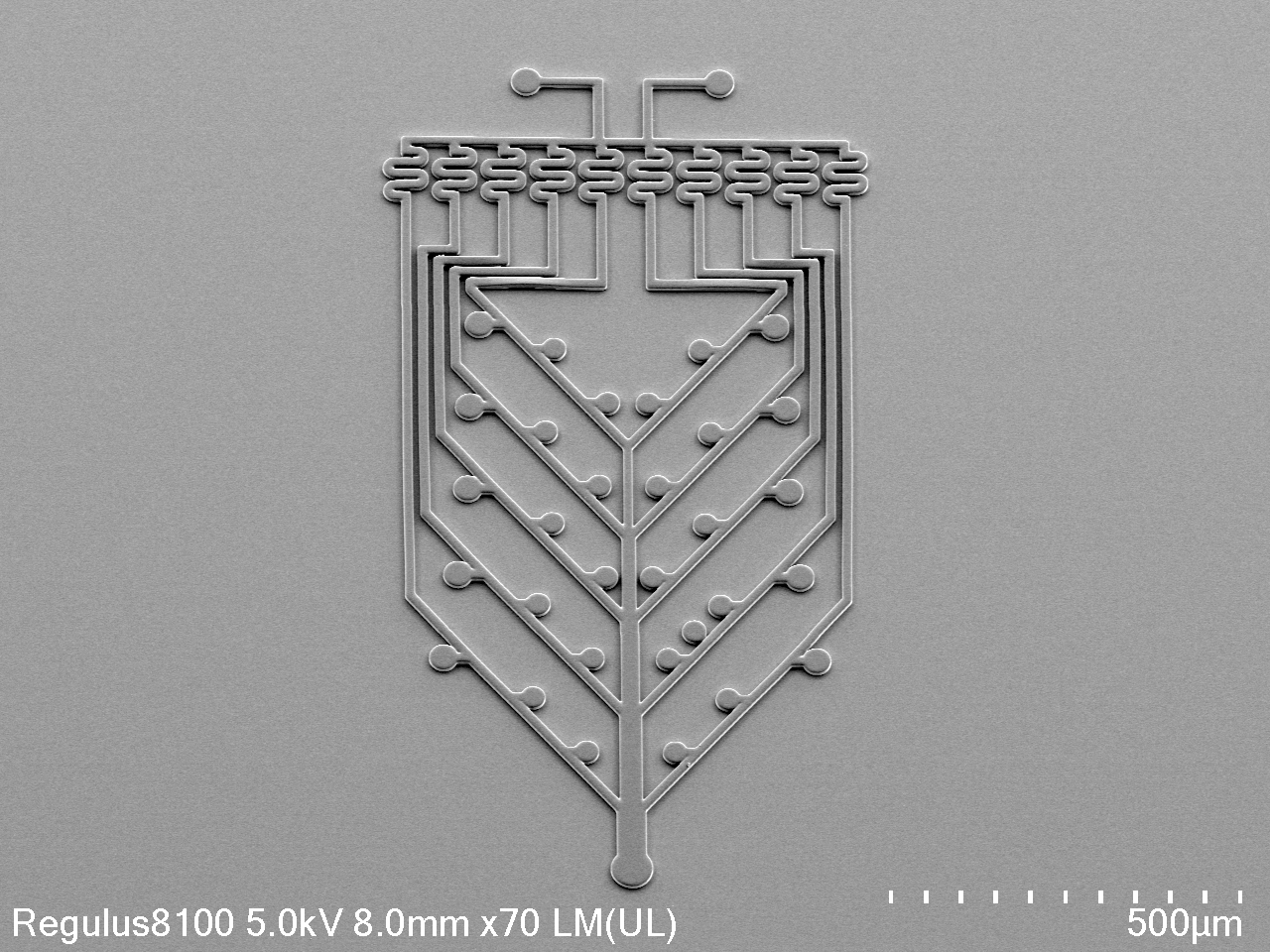

各类柔性应变传感器、超薄传感电极都需要微米级精细导电线路。传统制版迭代成本高、多层线路易错位。依托无掩模紫外光刻直写曝光、绿光精准套刻功能，无需反复开模，最高300nm加工精度，快速完成超细传感阵列制备，大幅降低研发迭代成本。

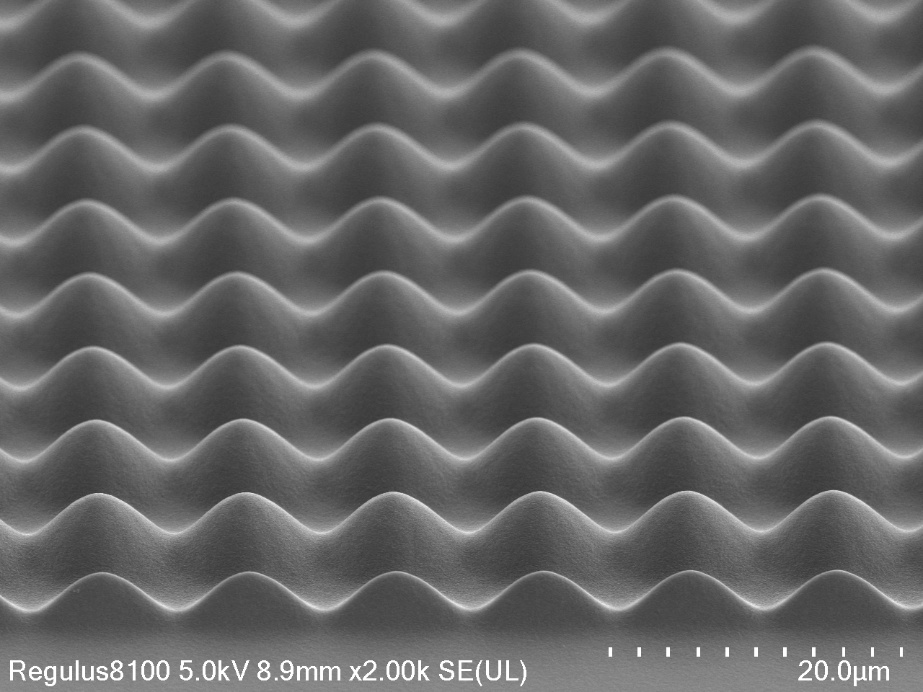

2、光学衍射元件应用

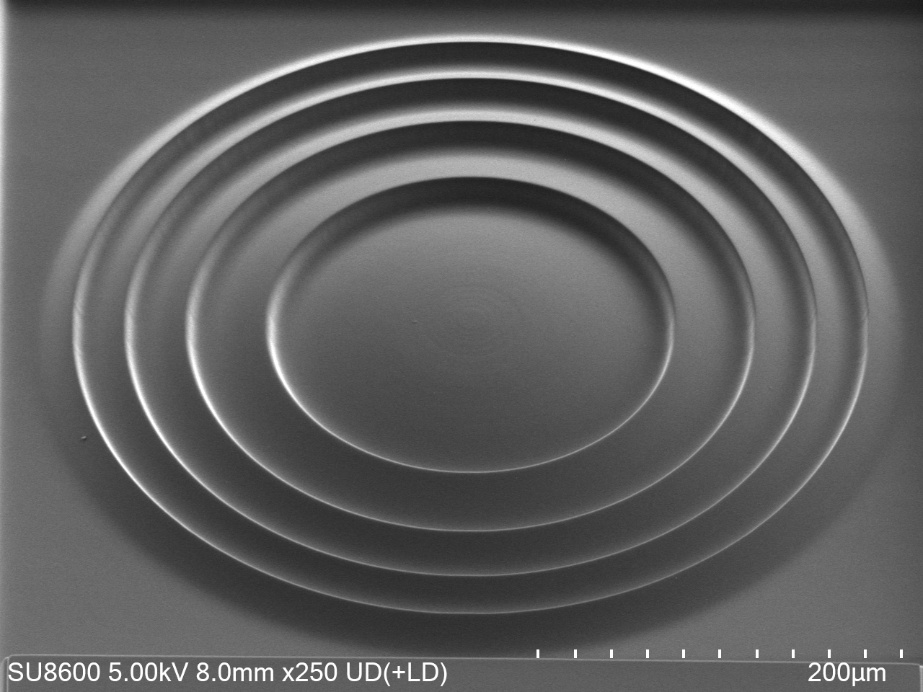

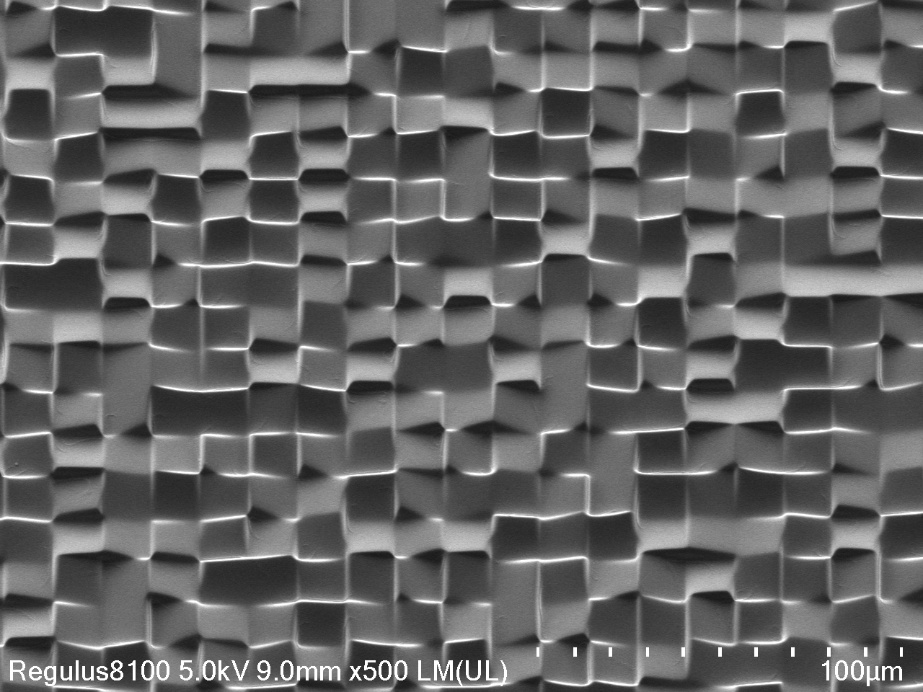

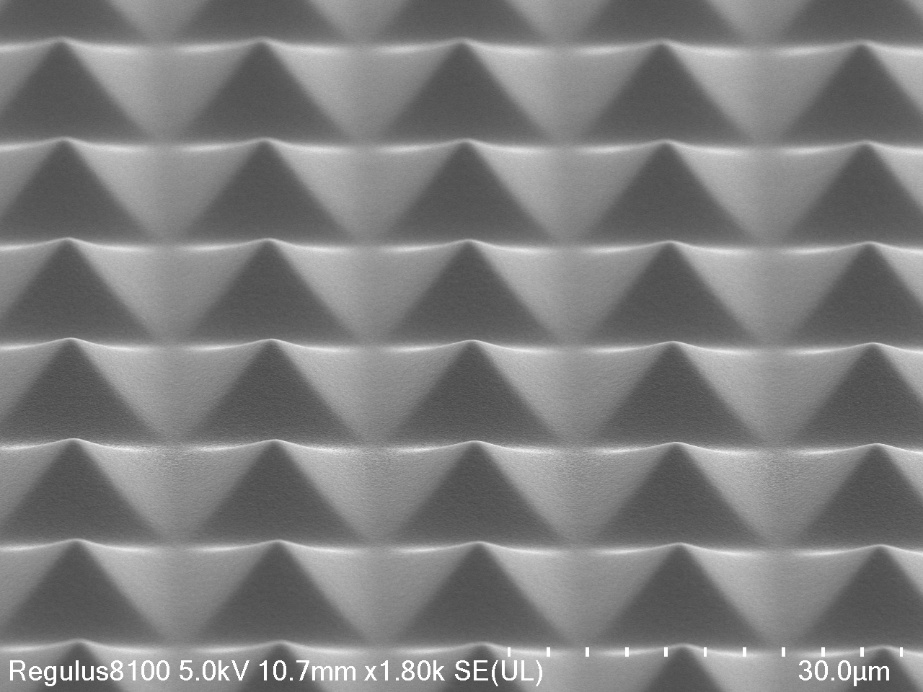

菲涅尔透镜、衍射光栅、光学防伪薄膜，需要连续渐变的2.5D曲面结构，传统单深度光刻无法一次成型。

设备搭载4096阶灰度光刻功能，单次曝光成型梯度曲面，专用紫外光源避免透光薄膜黄变褶皱，保证光学器件透光与折射性能稳定。

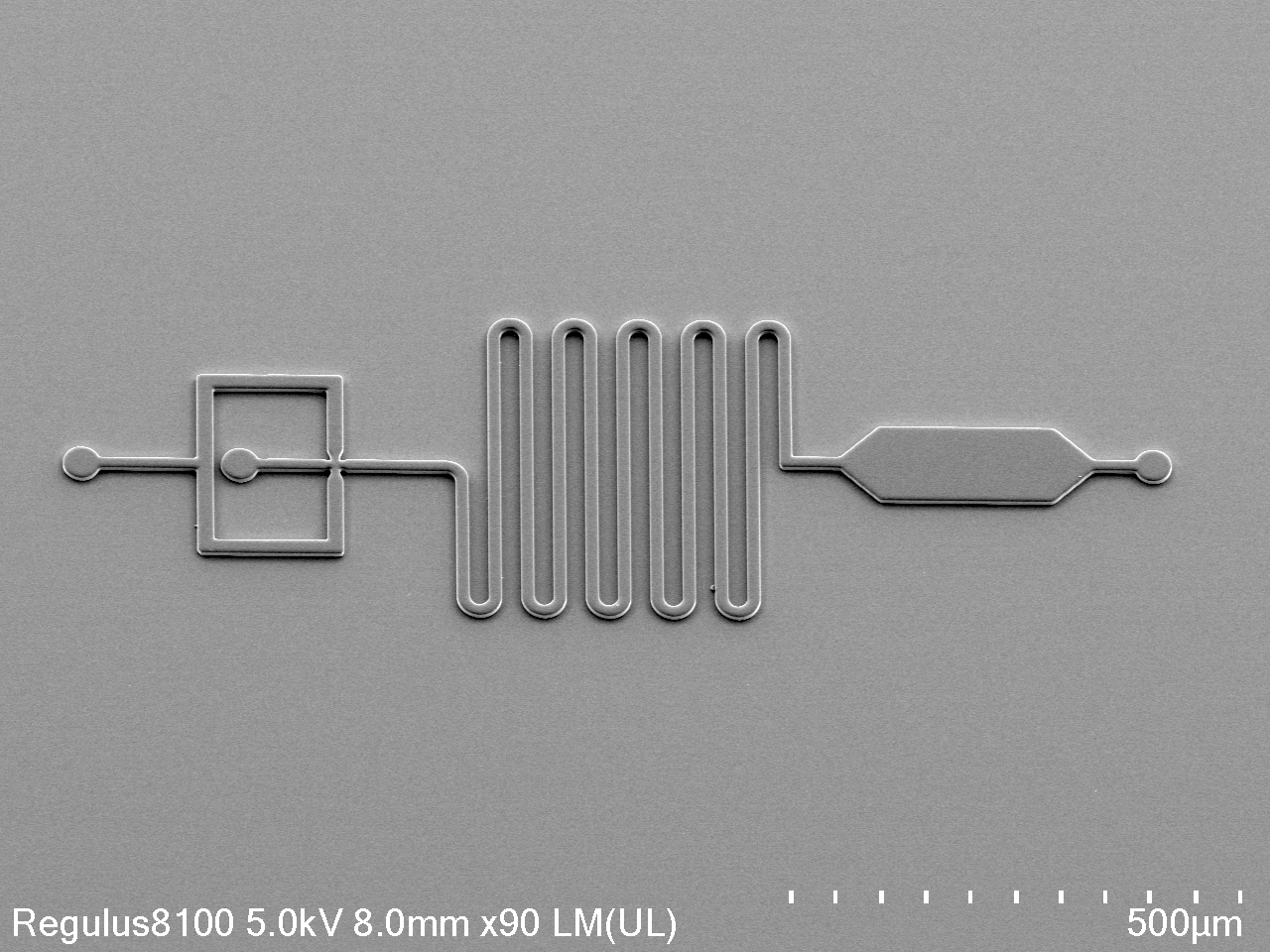

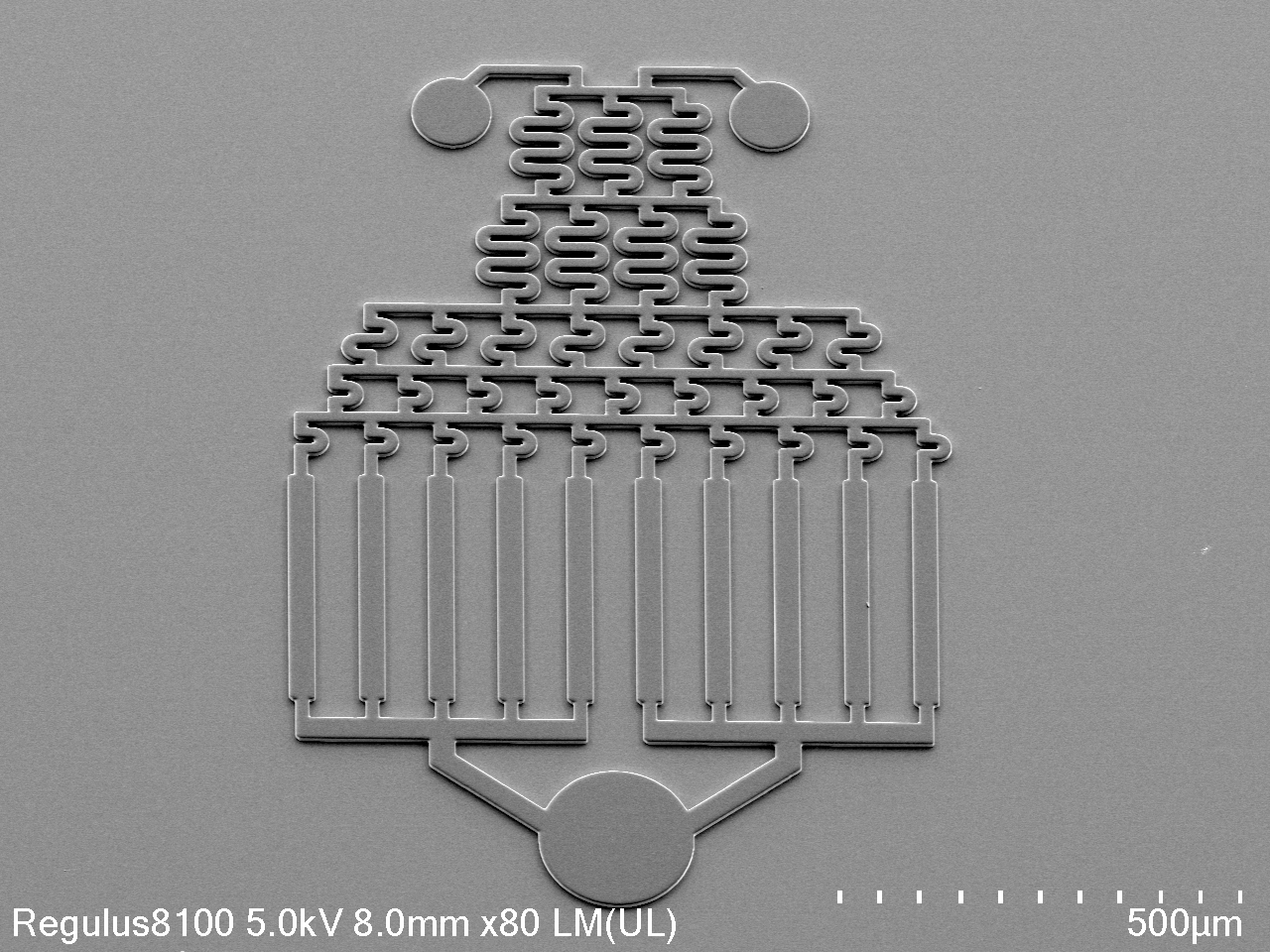

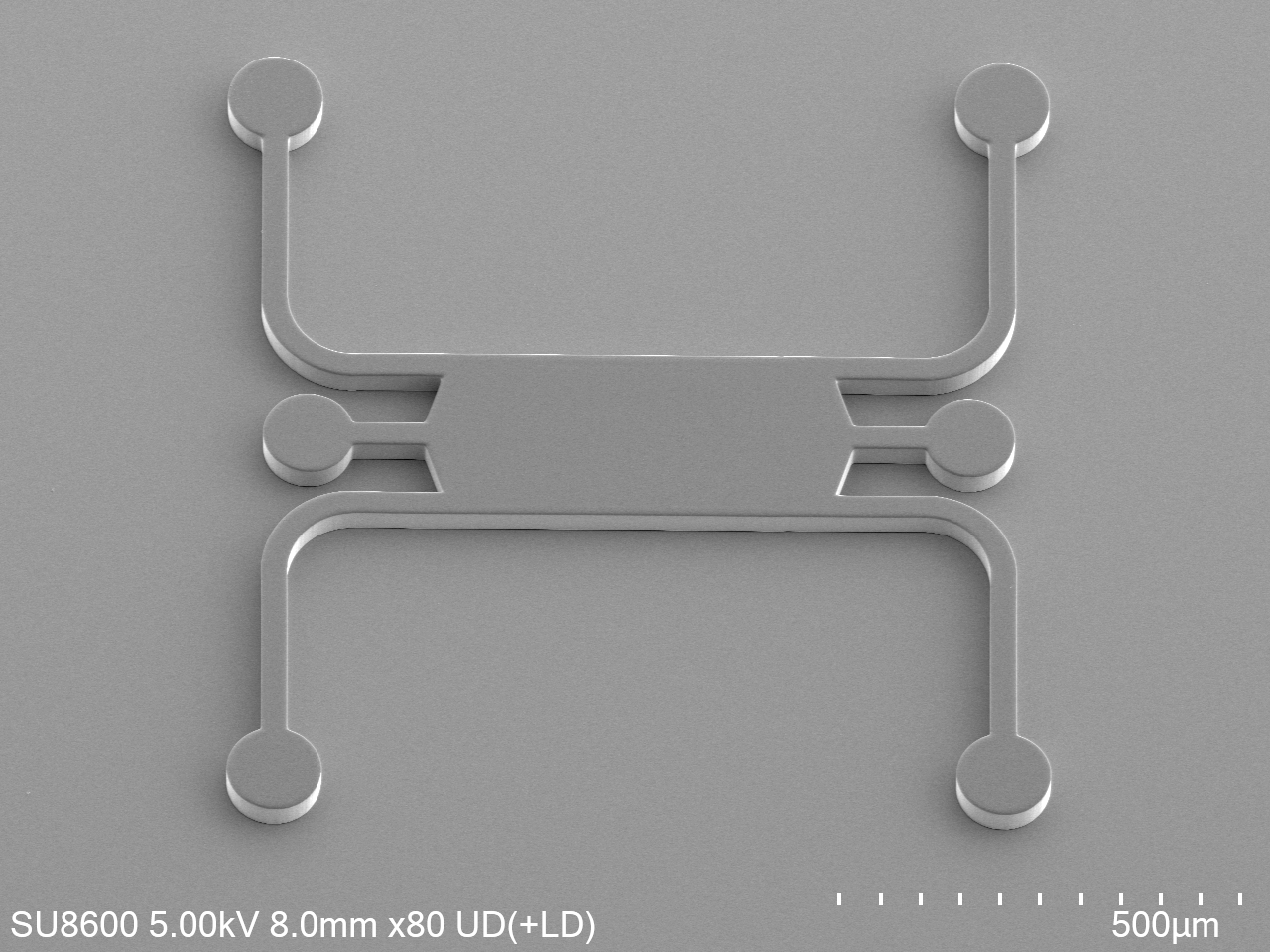

3、柔性微流控芯片应用

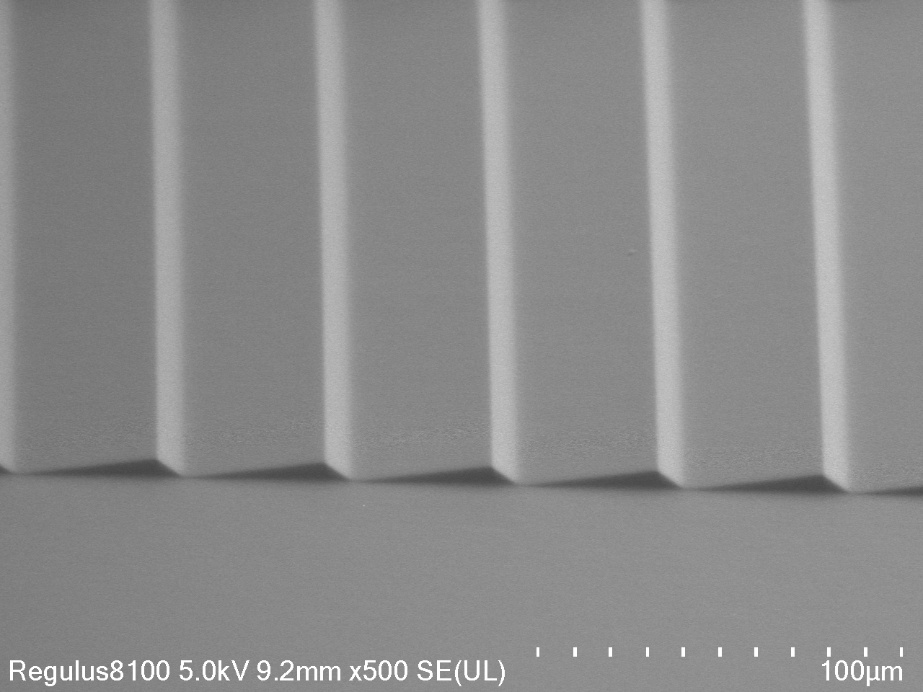

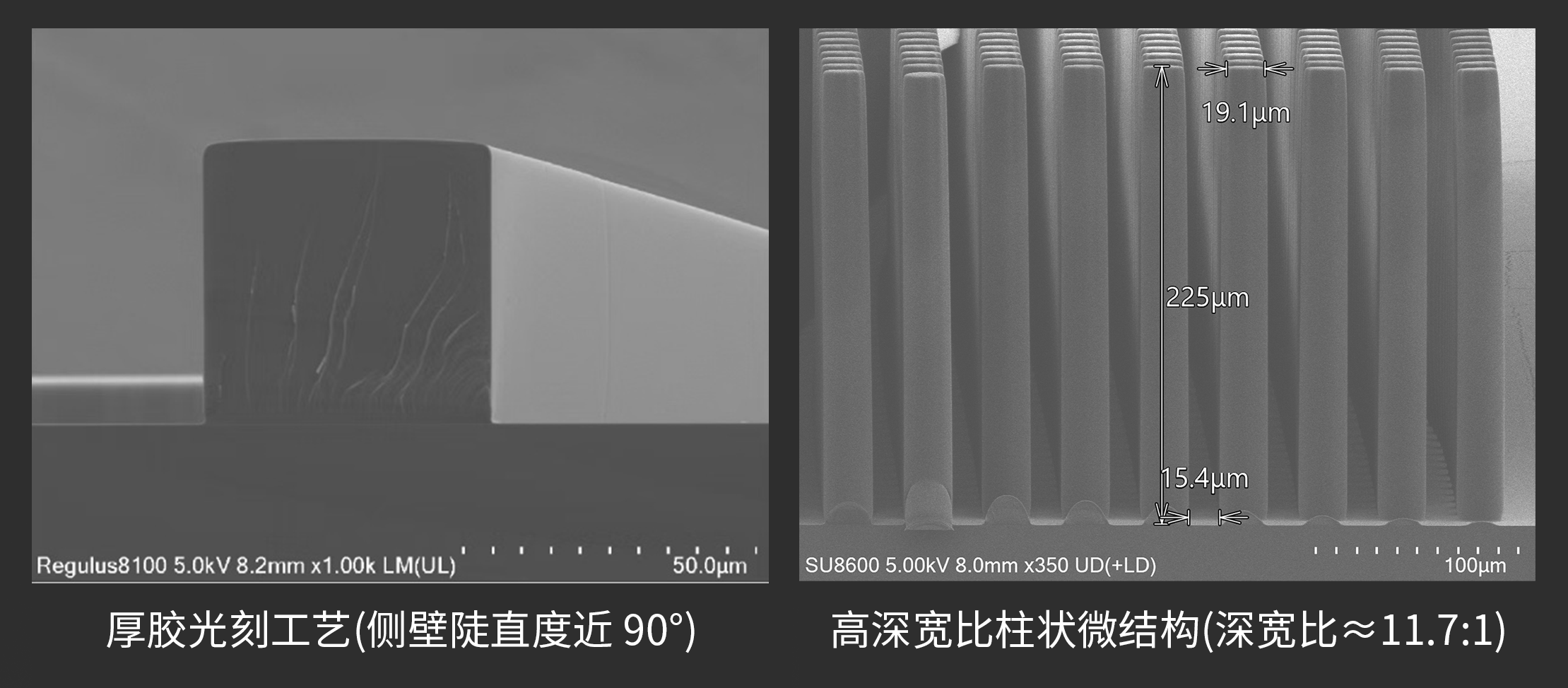

药物筛选、多梯度生化反应芯片需要深浅不一的微通道，传统工艺需多套掩模，复刻PDMS通道易出现瑕疵。设备适配SU8厚胶，可制备10:1高深宽比流道，灰度功能自由调控通道深度，单块母版即可产出多规格微流控芯片，省去多套掩模投入。

如果你还在为柔性器件分步加工分层错位、反复开模耗时费钱、曲面基底高精度套刻难等问题困扰，这套无掩模紫外光刻 + 3D光刻一体化加工方案，能够一站式实现平面电路、2.5D曲面、3D立体微结构同步制备，适配生物电子、可穿戴传感、柔性光学、微流控全赛道研发打样。

欢迎留言咨询，也可拨打咨询热线 4008-560-670 预约样品打样！
