成功案例

Successful Case

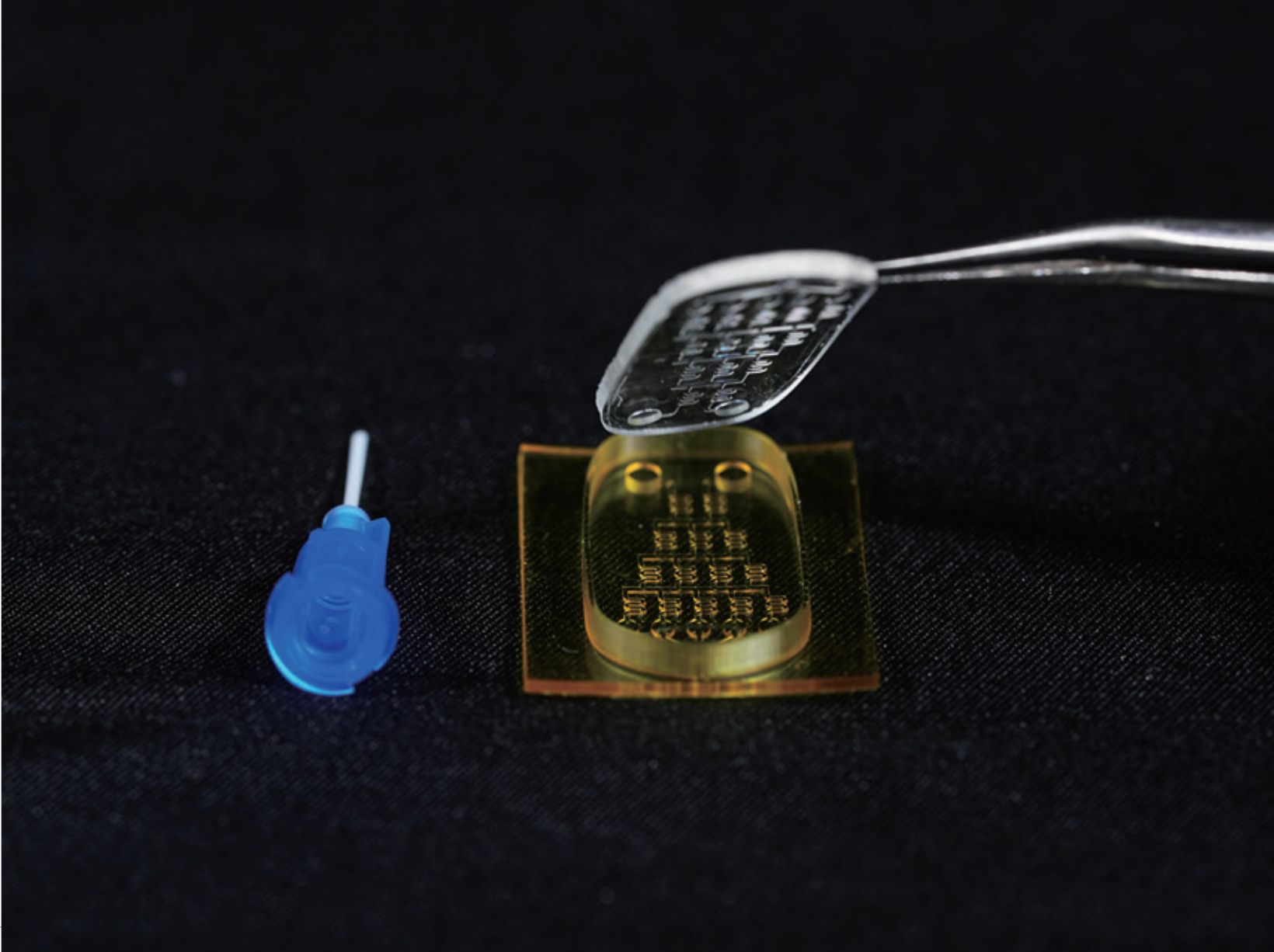

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

넳 넲
倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

넳 넲
倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

넳 넲
倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

넳 넲
倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

넳 넲
倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

倒模PDMS微流道芯片

整体尺寸：50mm×21mm×3mm

孔道宽度：800μm

孔道边缘无残留，完美复刻，不影响二次倒模。

넳 넲

自动调平/对焦

轻松应对边缘、加工平台虚焦问题

加热系统

适配温敏性树脂 & 墨水的可打印性

产品特点

自动除泡

消除气泡以精确控制打印层厚

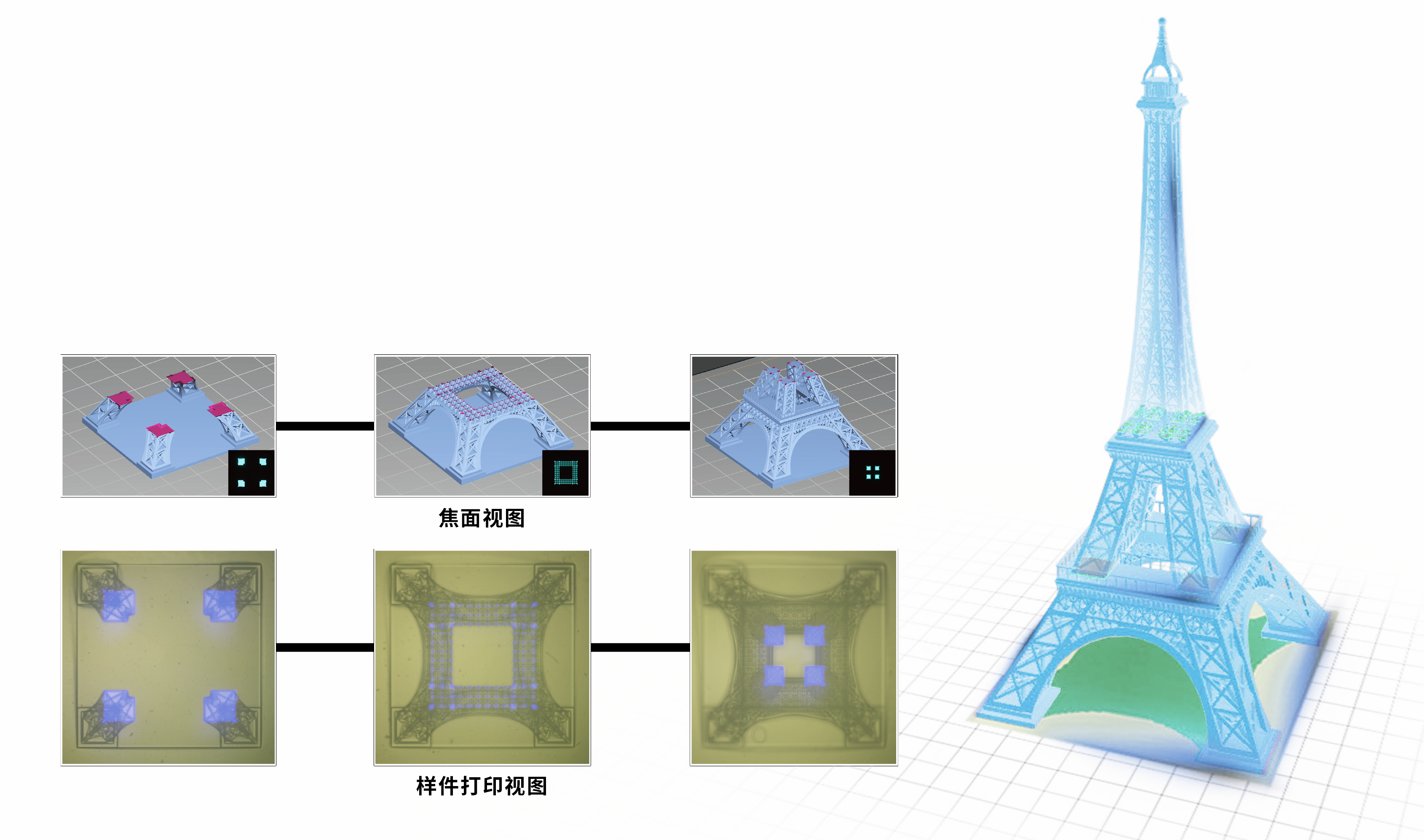

多材料驳接打印

独有的对准套印技术，可在已有结构的样品表面进行二次套准打印。

支持多材料驳接和复杂结构的制作。

图注图注图注

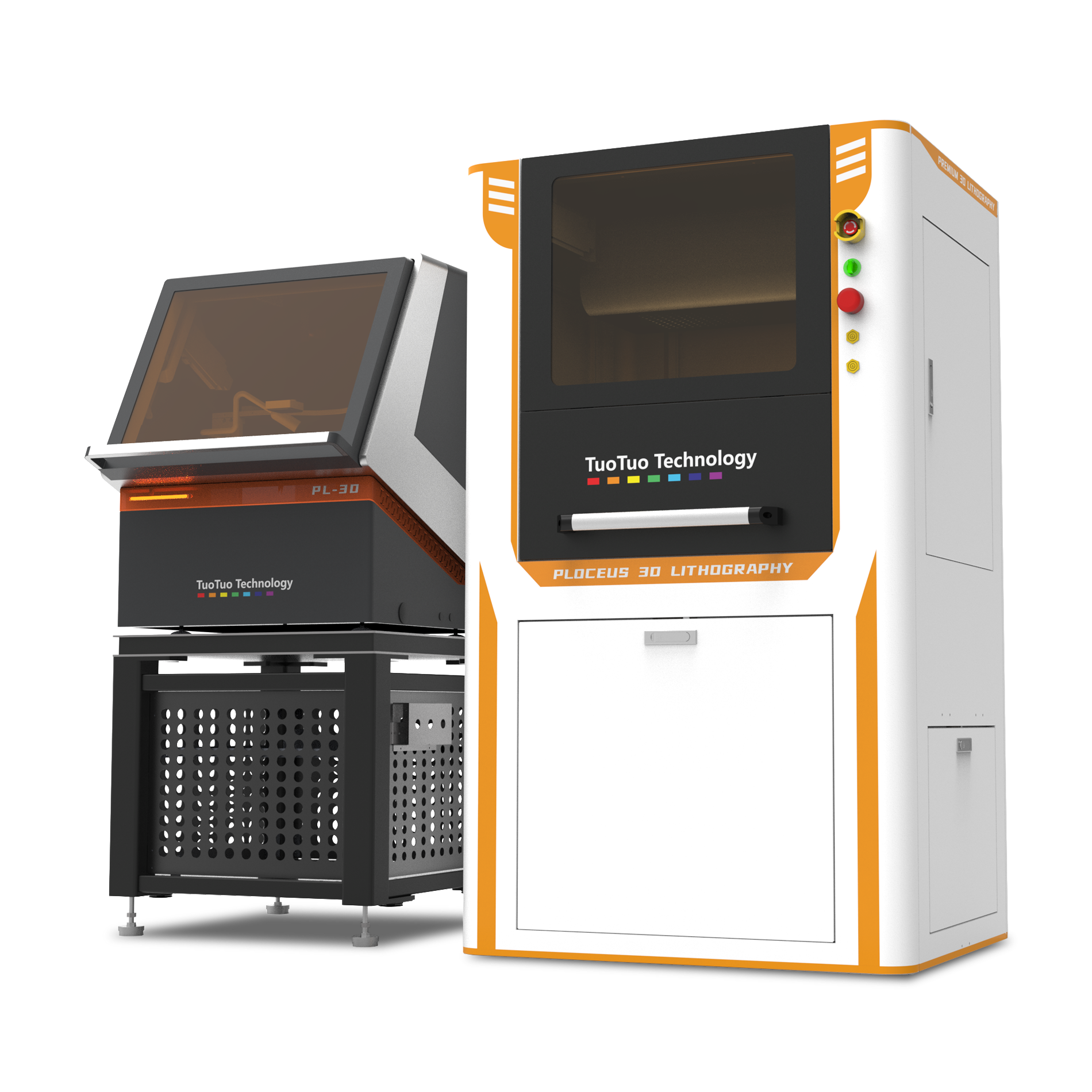

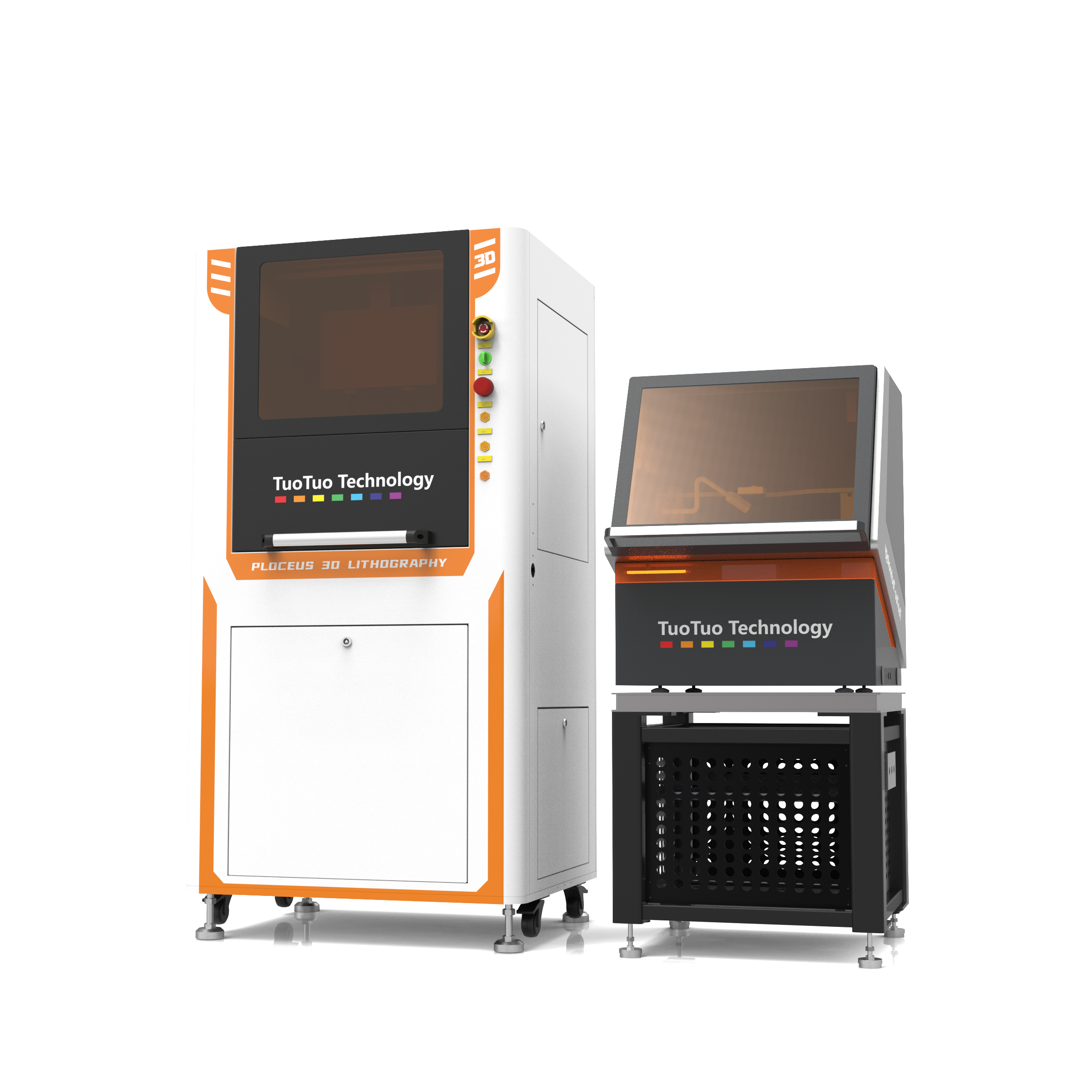

高精度3D光刻设备

织雀®系列

Ploceus 3D Lithography

·1 , 2 , 5, 10, 20 μm精度及多精度融合，灵活适配不同需求

·精准驳接打印，支持多材料与复杂结构制造

·支持多种光敏树脂及陶瓷前驱体，材料兼容性广

·数小时内完成设计迭代，大幅缩短研发周期

获取报价

样册下载

优势
案例
参数
视频

料池体积可选

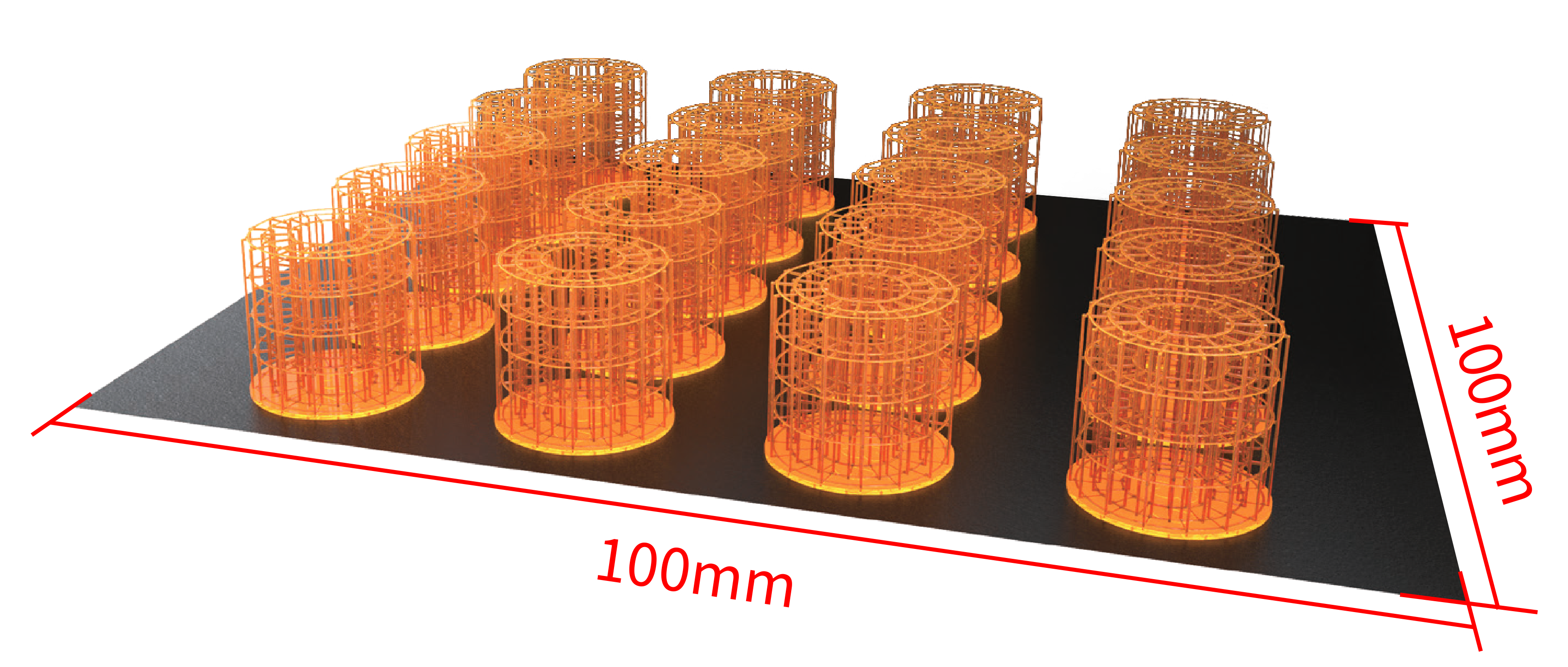

加工幅面自由选择

最小可加工料池体积仅6ml

加工幅面最大可达100mm × 100mm

可规定位置加工，所见即所得

光学实时监控

型号	PL3D-02	PL3D-05	PL3D-10	PL3D-20
规格	桌面级(单镜头)
光学精度	2 μm	5 μm	10 μm	20 μm
加工公差	±5 μm	±10 μm	±25 μm	±50 μm
加工尺寸	30 mm × 30 mm × 50 mm 50 mm × 50 mm × 50 mm	30 mm × 30 mm × 50 mm 50 mm × 50 mm × 50 mm	30 mm × 30 mm × 50 mm 50 mm × 50 mm × 50 mm	51 mm × 32 mm × 50 mm
最小打印层厚	3 μm	3 μm	5 μm	5 μm
单投影尺寸(mm)	3.84 × 2.16	9.60 × 5.40	19 × 10	51 × 32
自动除泡装置	支持
材料	树脂/陶瓷
数据格式	STL
设备主体尺寸(mm)	700 × 860 × 1650	700 × 860 × 1650	700 × 860 × 1650	700 × 860 × 1650
设备重量	360 kg	360 kg	300 kg	300 kg

型号	PL3D-PD		PL3D-PT			PL3D-Pro
规格	立式(双镜头)		立式(三镜头)			立式(三镜头)
光学精度	2 μm	5 μm	1 μm	2 μm	5 μm	1 μm	2 μm	10 μm
加工公差	±5 μm	±10 μm	±3 μm	±5 μm	±10 μm	±3 μm	±5 μm	±25 μm
加工尺寸	30 mm × 30 mm × 50 mm 50 mm × 50 mm × 50 mm		30 mm × 30 mm × 50 mm 50 mm × 50 mm × 50 mm			30 mm × 30 mm × 50 mm 50 mm × 50 mm × 50 mm 100 mm × 100 mm × 50 mm
最小打印层厚	2.5 μm		2.5 μm			2.5 μm
单投影尺寸	3.84 × 2.16	9.60 × 5.40	1.92 × 1.08	3.84 × 2.16	9.60 × 5.40	2.56 × 1.60	5.12 × 3.20	25.6 × 16.0
自动调平	不支持		不支持			支持
自动除泡装置	支持
4D驳接	支持
材料	树脂/陶瓷
多材料驳接精度	±15 μm @ 5 μm ±8 μm @ 2 μm		±15 μm @ 5 μm ±8 μm @ 2 μm ±5 μm @ 1 μm			±25 μm @ 10 μm ±8 μm @ 2 μm ±5 μm @ 1 μm
设备主体尺寸(mm)	1000 × 850 × 1950		1000 × 850 × 1950			1000 × 850 × 1950
设备重量	600 kg		600 kg			620 kg
