磁光克尔显微镜

磁学分析设备

• 追踪平面内数百万点的实时磁性动态信息



产品介绍

磁光克尔显微镜综合测试设备,显微磁畴空间分辨率优于0.5微米,磁光克尔角分辨率优于0.1毫度,支持极向克尔、纵向克尔、横向克尔三种磁光克尔效应测量方式。在追踪平面内数百万点的磁畴动态信息的同时,可搭配探针台实现电学、磁学、光学同步观测。广泛应用于磁学和自旋电子学领域中磁光克尔效应,磁滞回线,磁畴翻转或扩展等观测。

智能照明系统

● 光源稳定且均匀
● 具备极向,纵向和横向测试能力
● 高亮度(4倍于市场上产品)

多功能显微系统

● 线偏振光和圆偏振光
● 提高相差畸变矫正
● 电动显微聚焦

矢量磁场系统

● 垂直磁场模式可达1.4T @1cm 间隙
● 面内磁场可达
1.0T @1cm,0.36T @4cm 间隙适配低温恒温器;面内矢量磁场模式可达0.35T
● 面垂直磁场和面内磁场可快速切换

高端相机

● 超动态范围30000:1

(十倍提升)
● 高量子效率>80%

(1.2倍提升)
● 高速摄像和高分辨率

끂资料下载

应用案例

  • 磁性薄膜材料显微磁畴测量
  • 电流驱动的磁性翻转
  • 梯度自旋流累积
  • 梯度自旋流实现无场翻转
  • DMI有效场以及磁畴速度测试
  • 磁性薄膜材料显微磁畴测量

    磁性薄膜材料显微磁畴测量

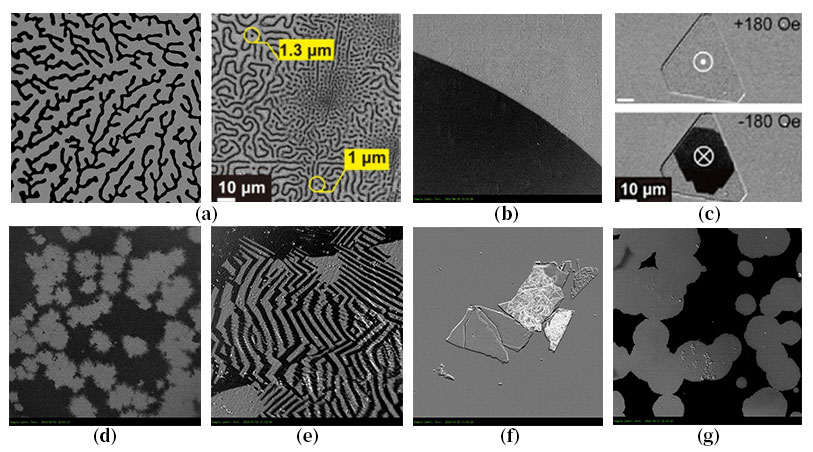

    (a)为样品 CoTb(6 nm)/SiN(4 nm)在零磁场附近出现迷宫畴以及孤立斯格明子磁泡结构(Skyrmions Bubble),图中单个稳定的Skyrmions Bubble 的尺寸为1 μm。为研究基于 SK-RM赛道存储器提供光学无损伤探测支持。
    (b)为样品 Pt(4 nm)/Co (5 nm)/Ta(2 nm)在磁场的驱动实现磁畴运动和翻转,磁矩“1”和“0”信息状态清晰可见。
    (c)290K下,样品CuCr2Te/Cr2Te3,磁场驱动磁畴翻转。上图显示的是 180 Oe磁场下的磁畴态,下图显示的是 -180 Oe 磁场下的磁畴态。

    (d)样品SrRuO3磁畴  (e)样品FeSiB磁畴  (f)样品Fe3GaTe2磁畴  (g)样品CoTb磁畴

  • 电流驱动的磁性翻转

    电流驱动的磁性翻转

    (a) FePt(10 nm)样品电输运表征与磁光克尔实现同步测试装置示意图。
    (b)和(c)电流驱动磁矩翻转和磁畴运动。沿FePt薄膜生长方向出现分层,呈现阶段式翻转,如同神经突触收到多个阈值信息产生信息传递。 施加不同方向辅助场Hx ,样品磁畴翻转极性发生转变,如上图(b)所示。 磁畴成像辅助测量,有助于实现多角度解释电输运信号中的反常信号,以及阈值电流下的磁畴取向与状态。

  • 梯度自旋流累积

    梯度自旋流累积

    (a)Pt(up to 3.2 nm)/Co(0.6 nm)/Pt(1.5 nm)楔形样品构建梯度自旋流积累,实现无场翻转;
    (b)和(d),表示不同电流密度下,磁畴成核过程。(I=10 mA,Hx = 0 Oe)/( I=22 mA,Hx = 0 Oe) Hall Bar磁畴成核过程。测试电流小时,薄膜样品磁畴在十字中心位置成核(紫色圆圈);当测试电流逐渐变大,磁畴在十字臂一侧成核(紫色方形);
    (c)和(e),表示不同电流密度下,磁滞回线。(I=10 mA,Hx = 0 Oe)/( I=22 mA,Hx = 0 Oe)下的磁滞回线。大电流密度有助于磁场驱动磁畴翻转。

  • 梯度自旋流实现无场翻转

    梯度自旋流实现无场翻转

    (a)在外磁场Hz= 0 Oe,Hx=0 Oe下,脉冲电流实现磁畴无场翻转及对应的翻转回线。1,2,3,…6表示负向的脉冲电流不断增加直至磁畴翻转图片;
    (b)a,b,c…f表示正向电流不断增加直至磁畴翻转。其中顶层Pt厚度为2.5nm。

  • DMI有效场以及磁畴速度测试

    DMI有效场以及磁畴速度测试

    (a)DMI有效场(HDMI) 测量装置。
    (b)垂直各向异性样品在面内磁场作用下,发生各向异性翻转。
    (c)不同覆盖层的异质结样品,其磁畴运动速度随面内辅助磁场的变化
    (d)DMI有效场导致磁畴翻转过程中出现倾斜角且DMI越大倾斜角越大。

视频展示

直流 / 交流探针

● 与外接电表匹配

(6221,2400等)
● 配合高频电表
● 配合引线键合器件

高端光学平台

● 气浮隔振

●电子主动反馈隔振





CoFeB 磁畴测试

SrRuO3 磁畴测试

CoTb 磁畴测试
